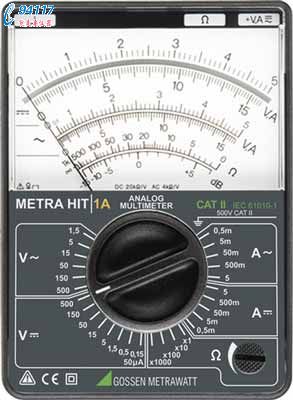

（一）指針式萬用電表
使用方法及注意事項
（1）機械零位調整：使用前應首先檢查指針是否在零位，若不在零位，調整零位調整器，使指針調至零位。
（2）正確連接表筆：紅表筆應插入標有“+”的插孔，黑表筆插入“-”的插孔。測直流電流和直流電壓時，紅表筆連接被測電壓、電流的正極，黑表筆接負極。
用歐姆擋“Ω”判斷二極管的極性時，注意“+”插孔是接表內電池的負極，“-”插孔是接表內電池的正極。
（3）測量電壓時，萬用表應與被測電路并聯；測量電流時，要把被測電路斷開，將萬用表串聯接在被測電路中。注意：測量電流時應估計被測電流的大小，選擇正確的量程，MF500型的保險絲為0.3A～0.5A，被測電流不能超過此值。某些萬用表有10A的檔位，可以用來測量較大電流。
（4）量程轉換：應先斷電，絕對不容許帶電換量程；根據被測量放在正確的位置，切不可使用電流擋或歐姆擋測電壓，否則會損壞萬用表。
（5）合理選擇量程擋：測量電壓、電流時，應使表針偏轉至滿刻度的1/2或2/3以上；測量電阻時，應使表針偏轉至中心刻度附近（電阻擋的設計是以中心刻度為標準的）。
測交流電壓、電流時，注意被測量必須是正弦交流電壓、電流，而被測信號的頻率也不能超過說明書上的規定。
測10V以下的交流電壓時，應該用10V專用刻度標識讀數，它的刻度是不等距的。
（6）測電阻時，應先進行電表調零。方法是將兩表筆短路，調節“調零”旋鈕使指針指在零點（注意歐姆的零刻度在表盤的右側）。如調不到零點，說明萬用表內電池電壓不足，需要更換新電池。測量大電阻時，兩手不能同時接觸電阻，防止人體電阻與被測電阻并聯造成測量誤差。每變換一次量程，都要重新調零。如果以上方法不能調零，有可能萬用表的繞線電阻（阻值約為幾歐的電阻）燒斷，需拆開進行維修并校正。
在表盤上有多條刻度線，對應不同的被測量，讀數時要在相應的刻度線上讀取數值。為提高測量精度盡量使指針處于中間位置。
測量值的讀�。簩�測量時指針?biāo)鶚?biāo)識的讀數乘以量程倍率，才是所測之值。測量電阻時注意手不要接觸兩表筆或被測電阻的金屬端，以免引入人體感應電阻，使讀數減小，尤其是對于R×10K檔測試影響較大。
（7）萬用表使用完畢，將轉換開關放在交流電壓最大擋位，避免損壞儀表。
（8）萬用表長期不用時，應取出電池，防止電池漏液，腐蝕和損壞萬用表內零件，萬用表的電池有普通5號（1.5v）和層疊電池（9v）兩種。其中9v用于測量10k以上的電阻和判別小電容的漏電情況。
（9）由于萬用表的電阻檔R×10K采用9V電池，不可檢測耐壓值很低的元件。
（二)數字萬用表
數字萬用表，它采用了集成電路模數轉換器和數顯技術，將被測量的數值直接以數字形式顯示出來。數字萬用表顯示清晰直觀，讀數正確，與模擬萬用表相比，其各項性能指標均有大幅度的提高。
使用方法及注意事項
（1）插孔的選擇 數字萬用表一般有四個表筆插孔，測量時黑表筆插入COM插孔，紅表筆則根據測量需要，插入相應的插孔。測量電壓和電阻時，應插入V、Ω插孔；測量電流時注意有兩個電流插孔，一個是測量小電流的，一個是測量大電流的，應根據被測電流的大小選擇合適的插孔。
（2）測量量程的選擇
根據被測量選擇合適的量程范圍，測直流電壓置于DCV量程、交流電壓置于ACV量程、直流電流置于DCA量程、交流電流置于ACA量程、電阻置于Ω量程。
·當數字萬用表僅在最高位顯示“1”或“－1”時，說明已超過量程，須調整量程。
·用數字萬用表測量電壓時，應注意它能夠測量的最高電壓（交流有效值），以免損壞萬用表的內部電路。
·測量未知電壓、電流時，應將功能轉換開關先置于高量程擋，然后再逐步調低，直到合適的擋位。
·測量交流信號時，被測信號波形應是正弦波，頻率不能超過儀表的規定值，否則將引起較大的測量誤差。
·測量10歐以下的小電阻時，必須先短接兩表筆測出表筆及連線的電阻，然后再測量中減去這一數值，否則誤差較大。
（3）與模擬表不同，數字萬用表紅表筆接內電池的正極，黑表筆接內部電池的負極。測量二極管時，將功能開關置于“ ”擋，這時的顯示值為二極管的正向壓降，單位為V。若二極管接反，則顯示為“1”.
（4）測量晶體管的hfe時，由于工作電壓僅為2.8V，測量的只是一個近似值。
（5）測量完畢，應立即關閉電源；若長期不用，則應取出電池，以免漏電。
(三)萬用表的測量方法
1.測電阻
（1）測量時電路要先斷電，
（2）實際測量中選擇萬用表不同檔位測量同一電阻，測的結果會有差別，具體情況具體分析
（3）測量集成電路或晶體管時，由于PN結的作用，需進行正反兩次測量。
2.測電壓
（1）利用測量元件“壓降”的方法檢查電路是否正常
（2）測量電壓超過24V時，雙手一定要拿在表筆的絕緣處，以防觸電危險。
3.測電流
（1）直接測量法
（2）間接測量法：測量電路中電阻兩端的電壓，通過計算求得電流值。
