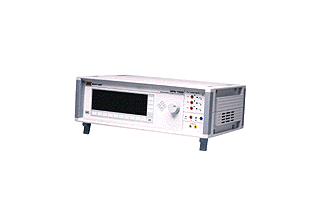

電子移相器EPS-1000A

美國AVO 電子移相器EPS-1000A介紹

l 單相輸入

l 可選擇的電壓輸出

l 圖形顯示屏幕

l 自動故障測試

l 可存儲 60 個測試文件

電子移相器

美國AVO 電子移相器EPS-1000A儀器說明：

EPS -1000A 電子移相器適于室外使用，能夠進行圖形顯示電壓結構。儀器為單相輸入，可選擇的單相、相相、三相的電壓輸出，用于測試復雜的保護繼電器。 EPS -1000A 能夠圖形顯示所有的設置的電壓與相角，這個特點能夠使操作者觀察到設置的電壓源的組成。

EPS -1000A 與 ST-90 合用測試?yán)^電器種類

儀器功能：

EPS -1000A 與 SR-90 合作可測試復雜的保護繼電器。當與 MULIT-AMP ，保護繼電器測試裝置一起工作能夠測試各種復雜的繼電器。下面的表中列出能夠測試的繼電器的 IEEE 的設備號。

美國AVO 電子移相器EPS-1000A特點和優點

l 圖形顯示電壓及相角的選擇及數值。

l 電壓及相角的單相、三相開三角、三相 T 型、三相星型、三相三角輸出用于測試?yán)^電器。

l 相 - 相及三相測試時輸出的電壓及相角分別獨立，連續可調。

l 電壓相角可調 0-36 0 °。

l 可編程開的延時開關，自動模擬動態測試。

l 可存儲 60 組測試數據。

l 五種操作語言環境。

l 凹形操作面板設計，不需面板蓋。

美國AVO 電子移相器EPS-1000A儀器規格：

輸入： 95～265V AC

參考輸入： 電流 0.5 -5A

電壓 10-30V

電壓輸出： 0-120V 60VA

0-240V 60VA

可選擇以下輸出形 式： A-B,B-C,C-A 或 A-B-C

過載保護： 輸入：熔斷器保護

電源保護：過流、過 / 欠壓、熱動保護

放大器：限流、熱動、熔斷器

相角調整： 每相可調 0-36 0 °。

允許操作者設置正序，負序，零序等故障狀態

測試方式選擇： 正常、故障、故障后

故障輸出調整： 線 - 中 單相、開三角、 T 型三相星形線 - 線 三相三角，相 - 相

計時器觸點： 獨立的用于計時器的開關輸入

輸出頻率： 50/60HZ 或電源頻率± 2HZ

幅值調整： 精度最大 1% ；典型 0.5%

諧波失真＜ 1%

相角變化： 精度± 2 °

工作情況： 操作溫度范圍： 0～ 4 5 ℃

存儲溫度范圍： -20 ～ ＋ 70 ℃

尺寸： 184H × 540W × 349D ㎜

重量： 86.2 ㎏
