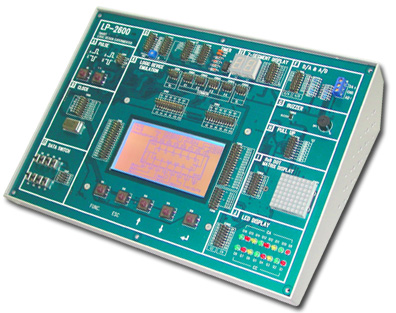

LP-2600智能型基礎邏輯實驗器性能特點
LP-2600智能型基礎邏輯實驗器特色 ● 系統內含各種基本邏輯閘,組合邏輯、數字邏輯之實驗單元 ● 不需各種TTL及CMOS組件即可以做所需的各種實驗 電路,可節省大量材料及組件焊接時間 ● 不需焊接各種IC零件,即可以快速學習實際的實驗,快速學習基礎邏輯課程 ● 提供智能型Input及Output電路聯機功能 ● 提供實務輸入控制設定,各輸入及輸出的實際聯機。顯示實驗結果于輸出電路 ● 提供量測端pin,以方便實際量測各測試點 ● 適合標準數字邏輯實驗課程內容
組件仿真單元 ● 顯示接口:240 x 128 LCD ● 仿真接口: 1. TTL IN (x28) PIN 2. TTL OUT (x28) PIN 3. O.C. OUT (x6) PIN ● 控制按鍵:FUNC, ESC, ↑, ↓, 輸入單元 ● Logic Switch:S1~S8 ● 訊號產生器: 1. A, /A →100 ms Pulse 2. B, /B →100 ms Pulse 3. Clock: 1 Hz/10 Hz/100 Hz/1 KHz/10 KHz /100 KHz/1MHz 4. CLK/2, CLK/4, CLK/8, CLK/16, CLK/32, CLK/64, CLKIN 輸出單元 ● 標準電路單元: 1. 共陽極LED顯示器 x 8 ( 紅、黃、綠 ) 2. 共陰極LED顯示器 x 8 ( 紅、黃、綠 ) 3. 獨立共陽極7節顯示器 x 2 4. 8 x 8紅色點矩陣LED顯示器 5. BUZZER單元 6. VH, VL, common point x 4 ● 進階電路單元: 1. 555電路單元 a.單穩態振蕩器 b.無穩態振蕩器 2. D/A單元 4bit 3. A/D單元 7bit 4. PULL UP 單元 ● 軟件進階單元: 提供各種實驗電路編輯及修改功能 1.可自行制作實驗電路下載至實驗器 2.可自行制作各級檢定用實驗電路
實驗內容 1. 基本邏輯閘 2. 組合邏輯實驗 3. 加法器實驗 4. 減法器實驗 5. 組合邏輯應用 6. 數字邏輯應用 7. 序向邏輯實驗 8. 序向邏輯應用 9. D/A轉換器實驗 10. A/D轉換器實驗 11. 555振蕩電路實驗 12. PULL UP 電路實驗
電氣規格 1. AC 90~260V 50/60 Hz 2. St-Alone 實驗平臺 3. 界面:USB1.1
配件 1. AC線 x 1 2. 單芯線 x 52條
選購 1. 教材書
|
