目前,雷達主要分為手持測速雷達和車載測速雷達。

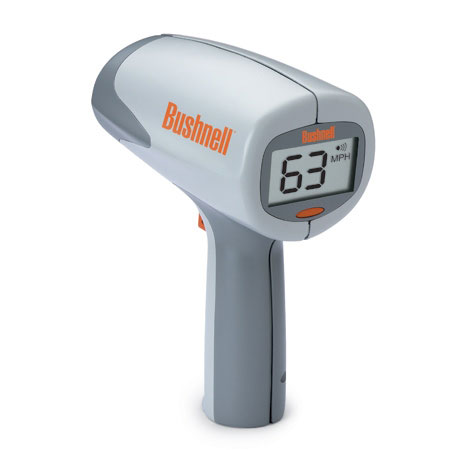

手持測速雷達主要應用于定點測量,一般交警在超速現象較多的路段進行測量??砂牙走_固定于三角架上,也可手持測量。
車載測速雷達主要應用于巡邏測量或移動電子警察方面。目前,在電子移動警察上應用較多。由于電子警察的特殊要求,一般配電子警察的測速雷達要求其微波發射的波瓣盡可能小。
以往的雷達測速儀,由于技術的限制,不能判別出目標的運動方向,因此,當所測區域既有同向的又有反向的車時。雷達就無法判別出所測速度到底是那一輛的。隨著技術的發展,有些新型的測速雷達已可以判別出目標的運動方向,因此,大大提高了測試的可靠性和可信度。
火花DA型雷達簡介
火花DA型雷達是一車載雷達測速儀,它具有體積小、重量輕、波瓣窄等特點,在測試方面具有方向識別、帶232數據接口等多種功能。
它的工作方式有兩種:
一、 帶控制盒。
通過控制盒完成狀態的選擇盒數據的顯示。操作方式與一般的車載雷達基本相似。 二、 與電子警察配套。
通過232接口與計算機相連。工作狀態的設置由計算機來完成,同時,數據也由計算機來讀取。
工作流程如下:
一、雷達測試目標是否超速
二、若超速檢測視頻圖象的變化,判別是否目標進入圖象區域
三、若由目標進入,從視頻流中抓三幅圖片或五幅
四、識別出圖片中車牌等信息
五、產生對應的數據存入數據庫中或現場打印。
以上是常用的電子警察方案,在視頻方面依據選擇的不同,處理方式和組成也略有不同。采用CCD,一般計算機就要配工控機。若選擇帶1394接口的數碼攝像機則可配帶1394接口的筆記本。不過,要不產生圖象發虛的現象,則需要拍照速度快,對于這一點,CCD要優于數碼攝像機。
其他的也有直接把雷達送出的數字信號通過視頻疊加到視頻流中,然后送到視頻錄象機或其他記錄設備中的方法。
在對雷達的操作中,首先需要主機(一般為計算機)送出連接命令到雷達上,然后設定雷達的工作方式。發出啟動測試的命令,則雷達開始測試,測試結束后,雷達把測試的結果送回到主機中。
雷達和主機的通信由串口完成,主機發送命令雷達返回數據。命令和數據的結構由字頭和內容構成。字頭代表不同的命令或數據,內容代表具體的操作和數據值的大小。命令,由兩字節組成,返回數據由多字節組成。
