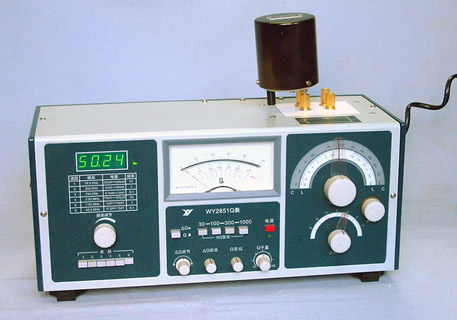

無儀 高頻Q表WY2851A介紹
表是一種通用的,多用途,多量程的高頻阻抗測量?jī)x器。本機是老產品QBG-3高頻Q表的換代產品。采用穩幅數顯信號源和寬帶低阻抗注入變壓器,因而調諧指示穩定,頻響誤差小。合理的測試回路設計,使殘值減少。采用自動定位和Q值予置等技術,又增設了快速調諧,手感舒適,使生產線分選測試速度大增。本儀器外觀新穎,體積?。s為QBG-3的二分之一),重量輕。 無儀 高頻Q表WY2851A技術參數 | |
功能描述 | |
1、Q值測量: | |
范圍 | 10~1000V |
四檔量程 | 30、100、300、1000 |
誤差 | (均值為基準) |
固有誤差 | ±5%±滿刻度3% |
工作誤差 | ±7%±滿刻度3% |
2、 電感量測量: | |
范圍 | 0.1μH~100mH |
六檔量程 | 0.1~1μH、1~10μH、10~100μH、0.1~1mH、1~10mH、10~100mH |
誤差 | 5%±0.03μH |
3、 調諧電容器規格: | |
范圍 | 40~500PF |
誤差 | 〈±1%或1PF |
微調電容器 | ±3PF |
分辨率 | 0.2PF |
4、 信號源規格: | |
頻率范圍 | 50KHz~50MHz,分六檔量程,四位LED數字顯示 |
誤差 | 0.5% |
5、Q表予置范圍: | 50~300 |
6. 正常工作條件: | |
環境溫度 | 0℃~40℃ |
相對濕度 | ≤80% |
電源 | 220V±10%、50Hz±4% |
7. 外形尺寸和重量: | 415*180*170(mm) 5Kg |
