LD6000全頻地下管線探測儀

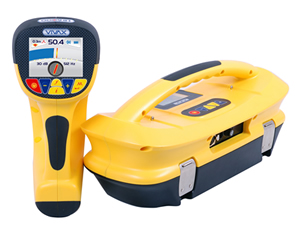

美國VIVAX LD6000全頻地下管線探測儀

      •全頻接收機
　　•實時測深
　　•羅盤導向
　　•10W大功率發射機
　　•彩屏顯示
　　•管線探測更深、更遠、更準確

　　LD6000全頻管線儀主要用于在地面探測地下電纜和金屬管道的準確位置、埋深、走向、路徑和信號電流強度。

　　▲LD6000全頻地下管線探測儀應用范圍
　　LD6000全頻管線儀是專業管線探測、管線管理與維護、市政規劃建設、動土施工等設計地下管線的單位探測給水、排水、燃氣、熱力、工業等各種管道以及電力、電信等各類電纜的理想設備，是管線儀更新?lián)Q代的最佳選擇。

　　▲LD6000全頻地下管線探測儀工作原理
　　LD6000全頻管線儀采用電磁法探測地下管線，通過發射機對金屬管線施加信號，在金屬管線中生成管線電流并在管線周圍產生二次磁場；通過接收機在地下地面測定管線的二次磁場，從而準確地確定管線的位置、埋深、走向、路徑和信號電流強度。
▲LD6000全頻接收機
　　1、全頻接收功能
    · LD6000接收機突破性地實現了全頻接收功能，預設55個主要探測頻率
    ·根據現場條件，選用最合理的探測頻率，提高對復雜管線的探測能力
    ·兼容各種管線儀的工作頻率，可與任意品牌的發射機一起使用
    ·已有管線儀的用戶僅購置接收機即可升級整機性能

　　2、先進的信號接收技術
    ·超高靈敏度的新型接收線圈：動態范圍高達140dB，能夠探測更深的管線和更遠的距離
    ·特殊圈接收技術：壓縮信號響應范圍，提高探測信號的分辨率和密集管線的定位精確度
    ·利用雙線圈技術消除或抑制空間及地下鄰近管線的電磁干擾，
    ·抗雜波濾波器自動過濾干擾信號，顯著提高探測信號的信噪比和信號穩定性，有利于密集管線的精確定位
    ·雙核高速處理器提高信號處理與運算速度，管線定位、埋深測量和管線電流測量的速度更快
    ·實用的峰值信號標識以及清晰明確的彩色顯示屏，讓信號響應更加直觀明確
    ·谷值箭頭隨距離變化，快速定位管線
    ·有限信號響應：有無管線一目了然，有效避免誤測

　　3、彩屏接收機
    ·全天候彩屏顯示，在強光和弱光環境下均能清晰顯示屏幕內容
    ·實時測深功能：用于在追蹤管線時指示參考深度
    ·導向羅盤功能：用于指示管線走向，以便精確定位和測深

　　4、通過軟件升級新功能
　　 LD6000通過軟件免費配置和升級儀器功能，而不需對硬件作任何改動。未來可無限配置更強大的功能：新頻率，新的彩色顯示界面，數據存儲與下載功能，GPS功能等等。

　　5、多種定位方法
    LD6000具有三種定位方式：峰值法、谷值法、寬峰法，不同信號接收方式適用不同管線條件，有利于在復雜管線條件下對探測結果進行對比和相互驗證。
    ·峰值法抗干擾能力強，在密集管線環境下定位和測深較為準確，適用于密集和復雜管線條件，是管線探測的首選定位模式。
    ·谷值法抗干擾能力一般但信號靈敏度較高，能夠接收到深部管線信號，且探測距離較遠，運用于探測大埋深或者長距離的單一管線。
    ·寬峰法的抗干擾能力和信號靈敏度介于峰值法與谷值法之間，可用于探測大埋深的單一管線。
　　6、多種測深方法
    ·70%特征點法經過多年實踐驗證的最準確有效的測深方法，即便在復雜條件下亦能保證測深精度
    ·直讀測深方法適用于單一管線條件測深和深度參考

　　▲LD6000大功率發射機
　　1、10W大功率輸出
    ·LD6000發射機采用10W大功率輸出信號
    ·最大輸出電壓高達50V，最大輸出電流高達1A，具有最強大的直連法輸出性能
    ·采用新型高效感應線圈，增大了感應線圈磁矩，感應激發性能較其它10W發射機提高30%左右
　　2、出色的信號輸出性能
    直連法和感應發輸出性能遠遠高于同類10W發射機，明顯提高整機測深和測距性能，特別適用于探測大埋深管線和長距離管線。

　　3、自動阻抗匹配
    ·自動阻抗匹配功能充分發揮出大功率發射機的性能優勢
    ·能夠在高阻管線或干燥土壤等條件下實現有效激發
    ·無需嚴格要求接地條件，發射機對探測條件的適應能力明顯增強。

　　4、三種信號施加方法
　　施加信號的主要目的是在目標管線中激發出最大的管線電流，同時抑制其它管線的干擾信號。
管線探測技術中，施加信號的方法最為關鍵！
    ·直連法施加信號的信噪比高，信號選擇性好，適用于存在出露點的管線及不相連的密集管線
    ·夾鉗法對管線具有較好的選擇性和集流作用，用于探測密集電纜及小口徑管道
    ·感應法簡單、迅速、有效，適用于無出露點或已知點、地下情況不明，不宜采用連接方式的管線

　　▲應用實例
　　LD6000在上海成功定位出埋深3-11m、穿越河道的400mm天然氣管道。采用直連法施加信號，輸出電流300mA，工作頻率32.8K；探測結果：平均定位誤差為0.51%，平均測深誤差為+1.8%。
　　收發距離    70%法測量深度    實際深度    　　深度誤差    　　　　定位誤差
　　19m  　　　  3.20m   　　　 3.16m    +0.04m（+1.27%）    0cm（(0%)
　　38m   　　　 4.90m   　　　 4.73m    +0.17m(+3.59%)    　0cm（0%）
　　57m  　　　  6.62m   　　　 6.44m    +0.18m(+2.80%)  　 5cm(0.78%)
　　76m   　　　 7.94m   　　　 7.88m    +0.06m(+0.76%)  　 5cm(0.63%)
　　95m    　　　8.35m    　　　8.30m    +0.05m(+0.6%)    　10cm(1.2%)
　　130m  　　  11.10m    　　10.90m    +0.20m(+1.83%)    　5cm(0.46%)

　　▲技術參數
　　▲標準配置
　　10W大功率發射機、全頻接收機、直連線、延長線、接地針、發射機充電電池及充電器、接收機充電電池及充電池，拉桿箱，中文操作手冊
