IES掃描式混凝土厚度缺陷測試系統

美國OLSON IES掃描式混凝土厚度缺陷測試系統用途：

美國OLSON IES掃描式混凝土厚度缺陷測試系統主要用于連續、快速的測試混凝土板、混凝土路面、飛機跑道、隧道的襯砌、其它混凝土結構的厚度和缺陷（包括孔洞、裂縫、蜂窩），也可對混凝土結構中預應力管內未灌漿區域和灌漿不密實區域進行測試，并能對厚度、缺陷進行三維成像。

美國OLSON IES掃描式混凝土厚度缺陷測試系統詳細介紹：

   IES掃描式?jīng)_擊回波測試系統是目前最先進的沖擊回波測試儀，由美國Olson公司首先研制成功，它除了具有一般沖擊回波儀器的所有功能外，不僅加快了測試的速度、減輕了勞動量，而且增加了很多新的功能，如對混凝土厚度變化進行三維成像、混凝土結構中的缺陷三維成像、對混凝土中預應力管中的未灌漿區域進行三維成像等先進的功能。

IES基本組成：
1．Freedom Data PC數據采集單元
技術特點：
●高亮度彩色LCD，在強光下和夜晚均可使用
●內置鋰電池可連續使用10～14小時，也可使用 110/220V交流電源或12V直流電源
●插件式多通道數據采集模塊，可跟不同傳感器組合形成多種測試系統。
●防震、防水設計，適合現場惡劣條件
●10/100MB LAN、USB、CRT，串/并口
●模擬/數字16通道PCI數據采集卡
●20GB硬盤及外置CD-RW
●National Instruments short-form PCI 12位A/D卡
●采樣率：每個通道1M/秒、16通道可同時按此速率采樣
●增益范圍：×1至×8000標準 ●頻率范圍：DC－500,000Hz

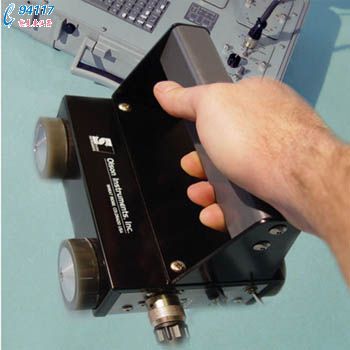

2．IE Scanner 掃描式?jīng)_擊接收單元
美國OLSON IES掃描式混凝土厚度缺陷測試系統技術特點：
●內置螺線管沖擊器
●帶有6個位移傳感器的滾動傳感器測試輪
●一體化的沖擊器單元及接收器單元，使得測試非?？旖?BR>●帶有微型麥克風，方便通過聲音辨析淺的缺陷
●帶有1.5米長可調節延長桿，非常便于地面和頂面測試

美國OLSON IES掃描式混凝土厚度缺陷測試系統技術參數：
測試厚度范圍：9～50cm；
測試精度：2％（在已知厚度處標定后）；
英制或公制顯示；
測試時不需要耦合劑；
測試時只需一個測試面；
測試速度是慢速步行的速率；
滾動傳感器，每隔1英寸（2.54cm）進行一次測量；
對表面有油漆或粘結良好的瓷片，同樣可以測試；
對板厚度或內部缺陷可進行三維成像，更直觀顯示缺陷
