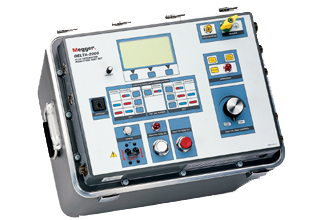

全自動介損測試儀DELTA2000

全自動介損測試儀DELTA2000儀器特點：
n 操作簡便 , 不需大量軟件配置
n 適于強干擾的 765KV 以下的現場測試
n 具有存儲打印裝載測試結果功能
n 制造結實，適于現場及室內使用
美國AVO 全自動介損測試儀DELTA2000儀器說明
BIDDLE DELTA-2000 全自動 10KV 電容、介損、功率因數測試儀用于高壓設備的電器絕緣介質的分析。例如：變壓器、套筒、斷路器、電纜、避雷器和旋轉設備等。儀器本身提供了廣泛的參數測量，測量是全自動進行的，測量結果顯示在大屏幕的 LED 。
測量參數包括：電壓、電流、功率（損耗）、功率因數和電容以及等效的 2.5KV ， 10KV 電流及介損。
儀器內部固有的抗干擾電路，使儀器既使在強大的電磁場干擾的情況下也能夠得到真實可靠的測量結果。儀器可在 765KV 以下的變電站現場測量。
用戶可將測得的數據存儲在數據鍵中，或傳送到 PC 機，也可傳到打印機上。數據鍵中可存儲 127 組數據。
儀器不僅能夠進行介損因數（ DF ）的測量，也能夠對變壓器線圈的感應電流進行測量。
美國AVO 全自動介損測試儀DELTA2000特性和優點
l 全自動測量，消除錯誤，減少測量時間。
l 簡化操作過程，不需大量軟件。
l 履行所有的非干擾抑制電路使其在嚴重的電磁情況下能夠得到高精度的測量結果。
l 儀器體積小、重量輕，方便運輸。
l 接地檢測使其在檢測前能夠確保接地。
l 手動開關使操作安全。
l 內部調諧檢測電路使電容的檢測量（在 10KV ）可達到 1uf 。
l 數據鍵中 127 組檢測結果用于檢測和分析，通過接口存儲信息很容易傳輸到 PC 機上。
l RS-232 接口用于與計算機相連。
l 系統帶有打印機用于打印測量結果。
l 測量結果都包含檢測數值和測量時間。
l 測量液體絕緣程度的油測量容器測值達到 10KV 。
l 任選的校正標準可以保證操作的正確和測量結果的精度。
l 任選的條形碼識別器及計算機軟件用于室外識別樣品的標記。
全自動介損測試儀DELTA2000儀器規格
輸入： 23VAC 50Hz 5A 連續
輸出： 0-12KV 連續可調， 100mA 連續
最大可達 200mA ，（ 15 分鐘開， 15 分鐘關，最高 8 次）
通過使用調諧電路可使輸出高達 4A
測量范圍：
電壓： 250V — 12KV ，分辨率 10V ；建議最小測量電壓 250V ；
電流： 0 — 5A ，分辨率 1 μ A 可測 2.5KV ， 10KV 等效電流
電容： 1pf — 1.1 μ f 最大分辨率 0.01pf
功率因素： 0 — 90% 最大分辨率 0.01%
功耗： 0 — 2kw ；有效功率： 0 — 100KW 當等效于 10KV ，最大分辨率 0.1mW ，測量值可等效成
為 2.5KV 或 10KV 的值。
測量精度：
電壓（ RMS ）：±（讀數的 1% ＋ 1 位）
電流（ RMS ）：±（讀數的 1% ＋ 1 位）
電容 ：±（讀數的 0.5% ＋ 2pf ） UST 型
：±（讀數的 0.5% ＋ 6pf ） GST 型
功率因素 ：±（讀數的 2% ＋ 0.05% ）
功率因素 ：±（讀數的 2% ＋ 1mW ）
測量方式：
操作人員通過選擇藍色、紅色測試導線實現七種測量方式：
· UST ：紅色接地，藍色測量。 · GST ：紅色保護，藍色接地。
· UST ：藍色接地，紅色測量。 · GST ：紅藍保護，無接地。
· UST ：無接地，紅藍測量。 UST ：非接地樣品測量。
· GST ：無保護。 GST ：接地樣品測量。
· GST ：藍色保護，紅色接地。
測試頻率： 與電源頻率相同。
干擾抑制： 操作人員可選向前 / 后的平均測量值。
操作人員可選自動跟蹤干擾抵償。
安全品質： 滿足 IEC1010-1 規格和歐洲的 EMC 及滿足 ASTM D999.75 震動標準。
環境條件：
工作溫度： 0 — 50 ℃
存儲溫度：- 50 — 60 ℃
相對濕度： 0 — 90%RH 工作， 0 — 95%RH 存儲。
儀表尺寸、重量：
控制單元： 381H × 559W × 406D ㎜ 33 ㎏
高壓單元： 381H × 559W × 406D ㎜ 29 ㎏
電纜： 6 ㎏
