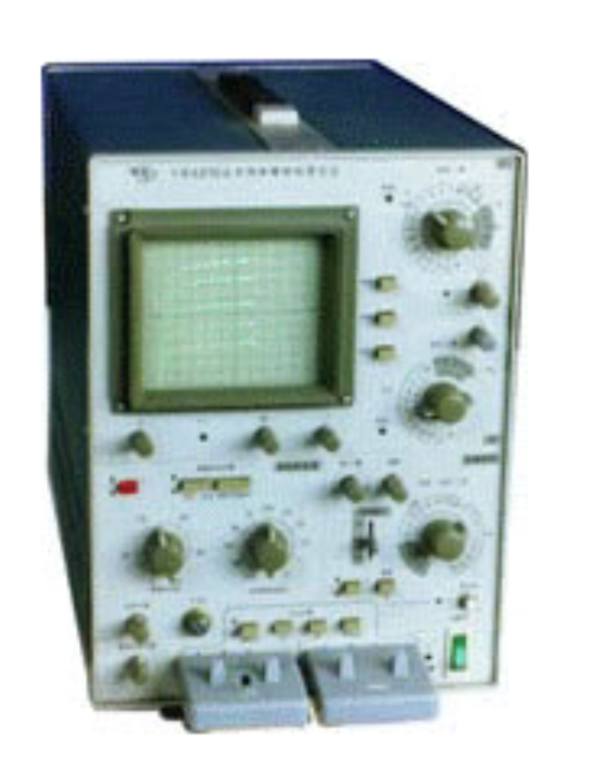

綠揚 LUYANG 晶體管特性圖示儀YB4810A介紹
1、本儀器采用集成電路、晶體管電路,體積小、重量輕、攜帶方便。 綠揚 LUYANG 晶體管特性圖示儀YB4810A技術參數 | |
功能描述 | |
基極電壓范圍(X軸) | 0.05V/div~500V/div分13檔,誤差不超過±3% |
基極電流或基極源電壓(X) | 0.05V/div~1V/div分5檔,誤差不超過±3% |
外接輸入(X軸) | 0.05V/div,誤差不超過±3% |
基極電流或基極源電壓(Y) | 0.05V/div,誤差不超過±3% |
外接輸入(Y軸) | 0.1V/div,誤差不超過±3% |
偏轉倍率 | YB4810A×0.1,誤差不超過±(10%+10UA),YB4811 ×2,誤差不超過±3% |
集電極電流范圍(IC) | 10μA/div~0.5A/div分15檔,誤差不超過±3% |
二極管反向漏電流(IR ) | 0.2μA/div~5μA/div分5檔,2μA/div、5μA/div誤差不超過±3%,1μA/div誤差不超過±5%,0.5μA/div誤差不超過±10%,0.2μA/div誤 |
階梯電流范圍 | 0.2μA/級~50mA/級 分17檔,1μA/級~50mA/級,誤差不超過±5%,0.2μA/級~0.5μA/級,誤差不超過±5% |
階梯電壓范圍 | 0.05μV/級~1V/級 分5檔,誤差不超過±5% |
串聯電阻 | 10Ω、10KΩ、0.1MΩ分3檔,誤差不超過±5%,每簇級數4~10邊疆可調 |
峰值電壓與峰值電流 | 0~5V檔,0~5V 5A |
峰值電壓與峰值電流容量 | 0~20V檔,0~20V 2.5A |
峰值電壓與峰值電流容量 | 0~100V檔,0~100V 0.5A |
峰值電壓與峰值電流容量 | 0~500V檔,0~500V 0.1mA |
示波管 | 15SJ110Y14內(UK=1.5kV UA4=+1.5kV) |
校正信號 | 0.5Vp-p 誤差不超過±2% (頻率為市電頻率) |
電源頻率 | 50Hz±2Hz |
視在功率 | 非測試狀態約50VA |
電源電壓 | 220V±10% |
物理特性 | |
長度 | 420mm |
寬度 | 240mm |
高度 | 320mm |
重量 | 17kg |
