美國AVO 便攜式電器測試儀PAT32儀器特點：
n 應用范圍寬廣，在家用，商業中和電力行業中都能使用
n 使用簡單
n 模擬 / 數字顯示—精確的數字讀數和快速反應的模擬顯示
儀器說明

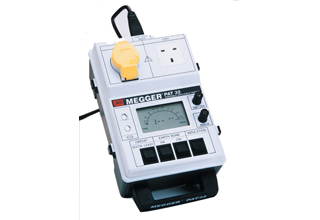

Megger PAT32 便攜式電器儀表能對一些輕便的儀器和設備進行安全測試。 應用范圍寬廣，在家用，商業中和電力行業中都能使用：
l 電路測試保險絲檢查
l 接地連續性檢測
l 10A 接地連接
l 25A 接地連接
l 絕緣測試
l 擴展導線
PAT32 測試電器額定電壓為 240V 和 110V a.c 。通過相關的測試按鈕就能進行相關的測試。
每次測試的讀數都都會顯示在精確的模擬 / 數字顯示屏上。絕緣和接地連接的成功 / 失敗標準用一個通頻帶標在顯示屏上，這就能清楚的顯示被測試電器的狀態。成功標準是符合 IEE 標準的。這些記錄是監視電器安全的必須參量的一部分。
儀器放在一個牢固的，可靠的塑料盒中，帶有一個方便搬運的手柄和可分開的蓋子。 ELT1 附件能讓儀器 110V ， 240V 擴展導線和主導線進行測試。它能完成導線極性，接地連接和絕緣測試。在測試電路的時候，儀器輸出一個低電壓通過電器去檢查 d.c 阻抗。
保險絲檢測可以讓人去檢測一個有懷疑的保險絲。
接地連續性測試是一個低電流測試，一個高電流接地連接測試會對電器有損壞。
只能對接地或者類別Ⅰ的電器進行接地連接測試。它是設計用來測試接地導線連續性和接地連接到一個金屬上去屏蔽儀器的。鱷魚嘴夾導線是讓用來連接接地連接端和電器的外殼。提供了 2 個測試電流標準， 25A 和 10A 。后者是用來測試輕型電纜的。
最后的絕緣測試是為有絕緣和接地保護電器進行測試的。
美國AVO 便攜式電器測試儀PAT32儀器應用
PAT32 用來檢查接地電器和雙重絕緣電器的安全的。
其測試領域為：
n 用來周期性的對工廠，辦公室，學校，醫院等進行檢測。
n 在租用電子設備前和后對儀器進行檢測。
n 在儀器維修進行基礎檢測。
n 儀器生產廠對生產的儀器進行檢測。
儀器規格
可進行的測試
(1)電路測試
(2) 保險絲檢查
(3) 接地連續性檢查
(4) 10 A 接地連接測試
(5) 25 A 地連接測試
(6) 絕緣測試
(7) 擴展導線測試 (ELT1 需要)
電路測試
電表讀數范圍 : 0 到 9,9 k Ω
量程 : 分辨率:
(a) 0 到 1 k Ω 0,01 k Ω
(b) 1 k Ω 到 2 k Ω 0,02 k Ω
(c) 2 k Ω 到 5 k Ω 0,05 k Ω
(d) 5 k Ω 到 9,9 k Ω 0,1 k Ω
精確度 :
(a) 讀數的2,5% ±0,01 k Ω
(b) 讀數的2,5%±0,02 k Ω
(c) 讀數的2,5%±0,05 k Ω
(d) 讀數的2,5%±0,1 k Ω
斷路電壓 : 4,5 V d.c.
短路電流 : 1 mA d.c.
保險絲檢測
5 V d.c. 0,5 mA
接地連續性測試
量程 : 分辨率:
(a) 0 到 999 m Ω 1 m Ω
(b) 900 m Ω 到 9990 m Ω 10 m Ω
精確度
(a) 讀數的2,5%±5 m Ω
(b) 讀數的2,5%±10 m Ω
斷路電壓 : 100 mV d.c.
恒定電流 (1): 100 mA d.c.
10 A 接地連接測試
電表讀數范圍 : 0 到 1990 m Ω
量程 : 分辨率:
(a) 0 到 600 m Ω 1 m Ω
(b) 600 m Ω 到 999 m Ω 1 m Ω
(c) 900 m Ω 到 1990 m Ω 10 m Ω
精確度 : 讀數的 2,5% ±5 m Ω
通過頻帶界限 : 100 m Ω 和 500 m Ω
斷路電流 : 3 V rms a.c. 50 Hz
短路電流 : 14 A
25 A 接地連接測試
電表讀數范圍 : 0 到 1990 m Ω
量程 : 分辨率:
(a) 0 到 999 m Ω 1 m Ω
(b) 900 m Ω 到 1990 m Ω 10 m Ω
精確度 :
(a) 讀數的2,5% ±5 m Ω
(b) 讀數的2,5%±10 m Ω
通過頻帶界限 : m Ω 和 500 m Ω
斷路電壓 : 6 V rms a.c. 50 Hz
短路電流 : 38 A
絕緣測試
電表讀數量程 :0 到 99 M Ω
量程 : 分辨率:
(a) 0 到 10 M Ω 0,1 M Ω
(b) 10 M Ω 到 20 M Ω 0,2 M Ω
(c) 20 M Ω 到 50 M Ω 0,5 M Ω
(d) 50 M Ω 到 99 M Ω 1 M Ω
精確度 :
(a) 讀數的2,5% ±0,1 M Ω
(b) 讀數的5% ±0,2 M Ω
(c) 讀數的5%±0,5 M Ω
(d) Indication Only
通過頻帶界限 : 0.25 M Ω 到 2 M Ω
斷路電壓 : ≤ 520 V d.c.
短路電流 : >2 mA
擴展導線測試
極性測試
顯示的意思 :
“YES” 如果極性真確
“POL” 如果連接交叉
“S.C.” 如果短路L–N
“O.C.”如果斷路 L 或 N
“BAD” 如果泄露 L–N
接地連接測試 (10 A 和 25 A)
絕緣測試
量程和 PAT32一樣
美國AVO 便攜式電器測試儀PAT32溫度范圍
操作 : 5°C 到 +40°C
儲存 : -25°C 到 + 65°C
美國AVO 便攜式電器測試儀PAT32濕度范圍
操作 : 90% RH @ 25°C
EMC
符合標準 IEC61326 修正 No.1
電源： 230 V 50 Hz 300 VA
尺寸
PAT32: 314 L x 152 H x 206 W mm
ELT1: 123 L x 58 H x 64 W mm
重量
PAT32: 3,75 kg
ELT1: 350g
