直流電阻測試儀MEGGERDLRO600A介紹
n 小巧并且質量輕于 15Kg
n 測試電流從 10A 到 600A 直流
n 0.1μ Ω最佳分辨率
n 能夠儲存高達 300組的測試結果和注釋
n RS232端口傳輸存儲的數據或者實時傳輸?shù)酱蛴C(jī)中去。
n 提供一個 5m的測試導線和數據下載線。

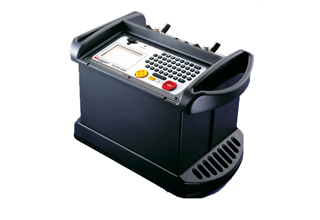

直流電阻測試儀MEGGERDLRO600A儀器說明
在高電流的時候， Megger DLRO600測試阻抗的范圍是0.1μΩ到1Ω。本通用儀器能夠提供10A到600A的電流。一個大型的LCD顯示屏提供完成一個試驗所需要的所有信息；所有的測試參量和測試結果也是通過他來顯示的。
獨特的設計使本儀器的質量和尺寸都很小，儀器質量輕于 15Kg。DLRO600的小尺寸設計使儀器能方便的帶到家里，放到工廠中，放到產品展示會上或者帶到野外。高電流性能和緊密的設計使儀器能用于開關觸頭，母線，接點，SF6開關，熔斷器測試，并且能應用于其他需要高電流的地方。
300組測試結果和注釋能存儲在儀器內存中，然后可以通過RS232端口下載到計算機中或者直接通過打印機打印出來。你可以通過儀器前面的控制面板上的鍵盤給存儲的數據加一個注釋，這樣在以后就能很好的辯識測得的結果。
鍵盤除了可以給存儲結果加注釋外，還可以通過他設定電流值，直接鍵入你想要的值就可以了。 DLRO600將檢查測試電路的連貫性，能迅速把電流升到想要得到的值。鍵盤也可以用來設置上限和下限值，通過設置上限值來限制使用的電流不要超過容許電流，通過設置下限值來保證的到正確的測試結果。
DLRO600通過使用4端測試技術來消除在測量中測試導線的阻抗影響。DLRO600的工作模式是下面三種中的一種，可以通過控制面板上的顯示屏來選擇。
連續模式 是提供給用戶誰想要觀察一個電阻一段時間。連接測試導線，選擇測試電流然后按下 TESE按鈕。DLRO600將輸送一個持續電流，并且2秒一次的測量電阻上的電壓，直到測試按鈕被人按下后者測試電路被中斷。
正常模式 是你連接導線，選擇測試電流然后按下 TESE按鈕。測試電流將快速升到想得到的電流，保持2分鐘后，然后快速下降。整個測試過程將需要7分鐘。
自動模式 是選擇想要的電流，然后按下 TESE按鈕。此時TEST燈就會閃爍顯示儀器將要進行一個實驗。等電流導線和電壓導線一連接上，測試就會進行。要重新做一個實驗，簡單地把電壓導線斷開然后再?gòu)男陆由?。推薦在測試母線中的個別接點時使用自動模式。兩個電流導線連接到母線的倆端。他們將保持連接直到所有的測試都已經完成。當電壓導線和一個接點接觸，DLRO600探測4個導線都有連接，然后測試就會進行，完成后就會停止。當你移動到下一個接點，DLRO600自動探測這個新的電路，然后進行試驗，這樣，直到所有的接點都已經被測試完。結果會自動存儲下來，可以通過顯示屏來從新翻看，也可以下載下來。
直流電阻測試儀MEGGERDLRO600A儀器應用
測試高電壓交流電路斷路器的接點阻抗依據 IEC62271-100標準需要測試電流的值在50A和額定常態電流值之間。類似的美國標準ANSIC37.09標準指定測試電流的值最小是100A。
很多人傾向于測試時候使用一個更高的電流，他們認為這就是測試的典型工作環境。作為這的一個擴展，高電流阻抗測量一般要應用高電壓導線，導線接點，焊縫，母線和開關設
備。
變電站的維護工程師，要使用高電壓進行工作的人和接電裝置，母線，儀表板和電路斷路器的制造廠商將會發現 DLRO600這是一個很好儀器。
特性和優點
l DLRO600的重量輕于15Kg，減少了在搬運儀器時候使人疲勞了和扭傷的風險。
l 儀器能產生連續可變的輸出電流，范圍從 10A到600A，能夠應付對100A，200A，250A，500A和600A電流的需要。
l 其能夠存儲結果的特性杜絕了在人用筆紙記錄結果中可能存在的錯誤。
l 其數字和字母式鍵盤比滾動鍵或者電話 9鍵式鍵盤使用方便些。
l DLRO600的分辨率為0.1μΩ，意味著是讀數的十分之一。
直流電阻測試儀MEGGERDLRO600A技術參數
度量
量程 : 0.1 μΩ 到 999.9 mΩ
精確度
電壓 : ±0.5% ± 0.1 mV
電流 : ±0.5% ± 0.1 A
阻抗 : 最多 1% 從100 μΩ 到100 mΩ
輸出電流
上表顯示的是負載為 4 mΩ（標準5米長的電流導線電阻）和7 mΩ時候，不同電壓下的最大輸出電流。
電流導線阻抗 (Megger 提供的導線)
2 x 16.4 ft. (5 m) 電流導線 4 mΩ
2 x 32.8 ft (10 m) 電流導線 5.4 mΩ
2 x 49.2 ft. (15 m) 電流 6 mΩ
最大連續測試時間
超過 60秒在 600 A @ 20℃ 環境
電源 : 看表
最大輸出 : 207 到 265 V 50/60 Hz 帶小于7 mΩ負載包括電流導線
降額輸出 : 下降到 100 V 50/60 Hz.
測試模式 : 正常 ,自動, 連續.
測試時間 : 7 秒 正常/自動 模式，2秒刷新一次在連續模式中。
顯示 : 大屏幕的 , 高分辨率背光 LCD顯示
通知 : 電流流通 : LED. 其他的通知都顯示在LCD顯示屏上。
數據傳輸 : 實時或者一批一批的通過 RS232端口，用 AVO下載軟件下來。
存儲容量 : 300 組數據或者注釋, 內帶電池能使用10年。
備忘錄大小 : 200 個字母最多。
測試電流
量程 : 10 A 到 600 A
精確度 : ±2% ±2 A
電流輸入
阻抗 : >200 kù
抗聲音干擾 : 5 V rms 50 Hz/60 Hz
溫度
操作 : 14 到 122° F (-10 到 +50° C)
儲存 : -13 到 149° F (-25 到 +65° C)
標準 : 68° F (20° C)
系數 : <0.05%每 degree C
最大濕度 : 不凝固 95% RH
最高海拔 : 1.243 miles (2000 m)
安全
IEC61010 – (1995) 種類 II, 300 V接地。
EMC
EN61326 annex A (重工業)
尺寸
16.14 L x 9.45 D X 10.53 H in.
410 L x 240 D x 270 H mm
重量
31.97 lbs (14.5 kg), 不包括測試導線
|
附件 |
|
DLRO600 |
DLRO600E |
|
5m導線測試包：
2×50mm
2×帶夾鉗的電流導線
2×帶夾鉗的電壓導線 |
6220-755 |
|
下載管理軟件 |
6111-442 |
|
使用手冊 |
6172-763 |
|
RS232下載線 |
25955-025 |
|
快速啟動指導 |
6172-782 |
|
保修卡 |
6170-168 |
