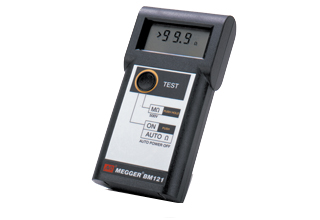

絕緣電阻測試儀BM121

美國AVO 絕緣電阻測試儀BM121儀器特點：

■提供 500V 或 1000V 絕緣測試

■200mA 短路導通電流

■3 位數 LCD 顯示

■待測物的自動放電

儀器說明

Megger ? BM120 系列的數字絕緣和連續性測試儀器為僅僅需要基本對一些基本參量測試提供了一個比較精確的測試。儀器能提供單相 5000V 或 1000V ，其測試結果是用 3 位數的 LCD 顯示屏顯示。其還能測試 200mA 的短路電流和電壓高達 5V 的開路電流。

當儀器連接到一個有激勵的電路上，其電路電壓超過 25V 的時候，在顯示屏上就會有一個警告符號會快速的閃動，在這中情況下，就不能進行絕緣和連續性測試，儀器會自動抑制儀器的各種功能直到電壓源被拿開。盡管只能在無激勵系統進行絕緣測試，其儀器能對為意外連接到高達 300V 相對地 a.c 和 440V 相對相 a.c 提供保護。

儀器在 5 分鐘無人使用后自動斷開電源。

儀器應用

BM120 系列可以應用于家庭和工業和對設備的維護。儀器在對電容性電路進行測試的時候，被測試電路會通過 360k Ω內阻 自動放電。 BM120 系列絕緣和連續性測試儀器是理想的測試變壓器，發電機，電動機，開關設備，家用電器，電工工具等等。

本儀器價格低廉，但是能使用于各種工作場合，并且符合 VDE0413 part 1 ， HD384 ， IEC364 和 BS7671 等標準。

儀器特性和優點

◆ 在額定電壓下，絕緣測試量程可以低至 1mA 。儀器測試操作符合國際標準。

◆ 單相測試能避免在絕緣測試的時候超負載。

◆ 清晰的 3 位數 LCD 顯示屏能清晰的顯示測試結果。

◆ 在絕緣測試后，被測試電路會自動放電，確保電路不會留下危險電壓。

◆ 連續性量程的分辨率為 0.01 Ω ，其短路電流超過 200mA ，符合國際標準。

◆ 在連續性測試的時候，不需要按測試按鈕。

◆ 一個按鈕來控制儀器的開關和絕緣測試操作的啟動和停止。

◆ 在 5 分鐘無任何操作時，儀器自動關斷。

儀器規格

絕緣量程

常規測試

BM121 BM122

電壓 (d.c.) ： 500 V 1000 V

測量量程： 0, 01 M Ω to 999 M Ω

斷路 (d.c.) 中的端電壓 (0 到 30°C ) ： 額定電壓的 -0% +30%

短路電流： 2 mA

帶負載的測試電流： 1mA

精確度 (at 20°C ) ： 讀數的 ±3% ±2 位數 10 M Ω

讀數的 ±5% ±2 位數 100 M Ω

讀數的 ±30% 999 M Ω

自動放電： 在絕緣測試時候，測試按鈕一松開，被測試電路就會通過本儀器內置的 360 k Ω 電阻自動放電。

電壓警告： 當存在 25 V a.c. / d.c 或者更高的電壓時候，在表的 LCD 顯示屏上就會有一個警告符號出現。

連續性量程

測量量程 ( 自動選擇 ) ： 0,01 Ω 到 9,99 Ω

10,0 Ω 到 99,9 Ω

開路電壓： 5 V ± 1 V d.c.

短路電流： 0,01 Ω 到 9,99 Ω 210 mA

10,0 Ω 到 99,9 Ω 21 mA

精確度 ( 20°C ) ： 0,01 Ω 到 9,99 Ω ±3% ±2 位數

10,0 Ω 到 99,9 Ω ±5% ±2 位數

電池狀況： 如果電池的電量低于一個設定的值，在顯示屏上就會有一個符號來提出警告。

電源自動關斷： 如果儀器在 5 分鐘內無任何操作，儀器就會自動斷開電源。

保險絲： 儀器安裝有一個 500 mA (F) 440 V ceramic 32x 6 mm . HBC 10 kA 保險絲

安裝類別： III

溫度范圍

操作： -20°C 到 + 60°Cup to 100 M μ

-20°C 到 + 40°C 所有的量程

儲存： -25°C 到 + 65°C

操作濕度： 90% RH @ 40°C 最大

電源： 6 X 1,5 V 電池 IEC LR6 類型 .

電池使用壽命： 內在 5 秒的周期內連續進行 2000 次測試。

重量： 530 gm

尺寸： 195 x 98 x 40 mm
