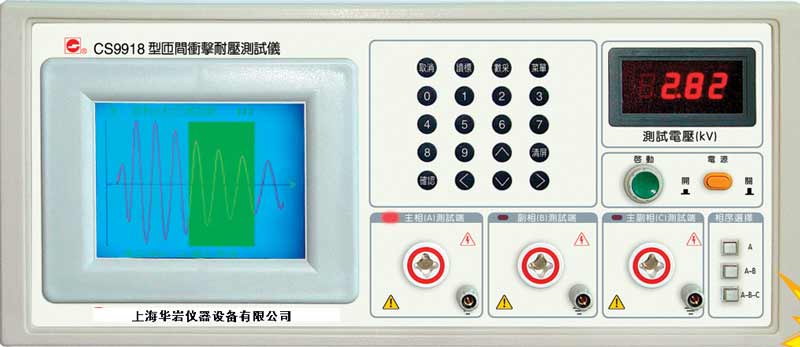

長盛儀器 自動匝間絕緣沖擊耐壓測試儀CS9918介紹
CS9918自動匝間絕緣沖擊耐壓測試儀是用于測量線圈是否存在匝間短路現象,它主要是利用高壓脈沖施加于被測線圈的兩端,使被測線圈與回路電容之間形成自由衰減振蕩,當被測線圈存在匝間短路時,這個自由衰減振蕩的波形就開產生歧變。 傳統調壓器式的匝間絕緣沖擊耐壓測試儀是將合格標準的產品一直在測試狀態度,用示波器觀察合格的標準自由衰減振蕩的波形和被測線圈的自由衰減振蕩的波形,兩波形進行比較找出不合格的線圈。其缺點是容易將標準的產品燒壞,小電感量的測量波形比較不出來。 CS9918自動匝間絕緣沖擊耐壓測試儀是運用計算機技術,將標準波形存儲起來,在測試時將被測的波形與存儲的標準波形進行頻率和頻率差、面積和面積差等參數的比較,當被測線圈的波形超出標準波形的參數時儀器立即報警,表示線圈存在匝間短路。 特點: ★ 國內首創波形比較 ★ 提供320×240圖形液晶彩屏顯示 ★ 完全可程式化連續測試具有主相、副相、主副相三個測試通道 ★ 可存儲16重標準波形 ★ 可對波形的面積、面積差、頻率及電暈量等參數進行比較與測試 ★ 電感量測量小至10μH ★ 自動調整峰值電壓,采樣頻率可修改。 | |
功能描述 | |
脈沖峰值電壓 | 500V~3000V任意設置 |
脈沖峰值設定精度 | ±5% |
閥值設定分辨率 | ±0.1% |
脈沖重復周期 | 0.2s |
脈沖止升時間 | 1.2μs |
波形面積差重復精度 | <±1% |
波形差面積重復精度 | <±1% |
頻率比較重復精度 | <±1% |
采樣頻率 | 156.25KHz~20MHz可分8級改變 |
儀器可存標準波形 | 16種 |
程控特性/接口特性 | |
接口 | RS-232接口 |
