絕緣油測試儀OTS60AF/2

美國AVO 絕緣油測試儀OTS60AF/2

絕緣油測試儀OTS 60AF/2儀器特點：

n 全自動微處理控制操作

n 有 15 個標準測試程序和 5 個用戶自定程序

n 用戶可自行對試驗程度編程

n 大屏幕液晶顯示

絕緣油測試儀OTS 60AF/2儀器說明

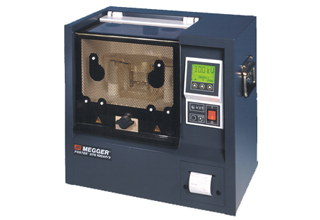

Megger OTS 60AF/2 、 OTS 80AF/2 和 OTS 100AF/2 是自動絕緣油耐壓測試儀，它們最大的測試電壓分別為 60KV 、 80KV 、 100KV 。

這些測試儀是全自動設備，使用者只要將油樣裝入油杯，然后選擇所需的試驗程式即可。許多國家的測試規范已固化在內存中：耐壓時間、攪拌時差和升壓速度。另外，使用者可自編一個試驗程序并且存貯于 5 個用戶自定程序之中，供以后經常使用。

各類型的油測試儀都可進行持續耐壓試驗，將電壓升至預選設置的電壓，然后保持一分鐘，以驗證絕緣油是否擊穿，保持時間和持續電壓都可由用戶選擇。

緊挨測試室的控制面板有液晶顯示器，顯示屏上顯示了內置好的試驗程序，這些試驗程序包含了所施加的測試電壓和電屏幕下方三個鍵進行選擇的功能。用戶可選用英語、法語、葡萄牙語、西班牙語和意大利語進行界面。

測試結果隨著日期和時間一同打印出來，同時將擊穿電壓的平均值及標準偏差打印出來。擊穿電壓值的測量和打印的分辨率是 0.1KV 。測試結果可由內置打印機打出來，或由 RS-232 接口輸?shù)酵庵么蛴C(jī)上或是 PC 機上。

用戶可選擇三種攪拌方式：由磁棒攪拌、由電機驅動攪拌或不進行攪拌。儀器中推薦了幾種國際測試規范的攪拌方式，使用戶在使用時感到十分靈活。

儀器有堅硬的鋼殼，有數個輸入電壓，高壓室由聚乙稀，帶麻點的透明門遮蓋。

自鎖安全裝置防止有人在測試過程中接近高壓端子，確保使用者具有很高的安全性。

絕緣油測試儀OTS 60AF/2特性和優點

l 0.1KV 的高分辨率

l 日期和時間隨測試結果一塊打印出來，也可由 RS-232 下載

l 打印機一體化于測試儀

l 具有 5 分鐘快速測試序列

l 攪拌型式可以選擇

l 在高壓測試室具有安全聯鎖裝置

測試油杯：

測試杯滿足 ICE 156 規程，每個油杯配有蘑菇形和圓柱形試驗電極，一個間隙標準尺和一個球形電磁攪拌棒。

其它油杯作為可選附件可以購買，其中包括滿足 ASTMD 1816 規程的油杯， ASTMD 1816 規程要求由電機驅動的攪拌方式。

VCM100 型電壓校準表也可以買到，放在油杯的位置上，進行升壓就可進行校定。

絕緣油測試儀OTS 60AF/2儀器應用

這種儀器用于確定諸如變壓器、開關和其它電力設備的絕緣油的介質強度。它能對絕緣油的基本狀況做出較快的評價，能表明油是因潮濕或塵粒而惡化。介質強度低說明所測試的油已被惡化或需更換。

所提供的具體的取樣技術、測試郵政杯尺寸和試驗過程等的規范提高了結果分析能力，這些標準化 OTSAF/2 減少了使用者的測試時間。

絕緣油測試儀OTS 60AF/2儀器規范

測試電壓： 對于 61.8Hz OTS 60AF/2 最大 60KV

OTS 80AF/2 最大 80KV

OTS 100AF/2 最大 100KV

電流： 有四個值可供選擇： 110V 、 120V 、 240V ± 10% ， 50/60Hz

顯示： 點陣式液晶顯示，直接顯示 KV 值。

測量分辨率： 0.1KV

尺寸： 502H × 464W × 319D ㎜

重量： 41 ㎏

安全性： 滿足 IEC+ 1010-1

溫度范圍： 使用— 0～ 40 ℃ 貯存- 40～ ± 70 ℃

濕度范圍： 使用— H 40 ℃ 時 80%RH

貯存— 40 ℃ 時 93%RH

貯存— 25 ℃ 時 95%RH
