基本功能 |
技術指標 |
|
通道 |
2 |
|
帶寬 |
150MHz |
|
采樣方式 |
|
實時采樣 |
合并（單）通道500MS/s；雙通道同時 （每通道） |
|
等效采樣 |
25GS/s |
|
平均值 |
雙通道同時，可取2的n次方次數進行平均值計算。n=1～8 正整數 可選擇。 |
|

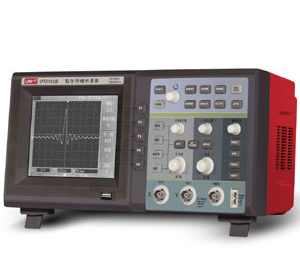

優利德UNI-T 數字存儲示波器 UT3152B輸入 |
|
輸入耦合 |
直流﹑交流,接地(DC,AC,GND) |
|
輸入阻抗 |
1±2%ΜΩ，與18±3pF并聯 |
|
探頭衰減系數設定 |
1X,10X,100X,1000X |
|
最大輸入電壓 |
400V(DC+AC峰值、1ΜΩ輸入阻抗) (10:1探頭衰減) |
|
通道間隔離度 |
優于40：1 |
|
通道間時間延遲(典型) |
150ps |
|
水平 |
|
波形內插 |
sin(x)/x |
|
記錄與儲存 |
存儲深度：25K/每通道；記錄長度：2x512K |
|
掃描范圍（S/div） |
2ns/div ～ 50s/div,1-2-5進制(150MHz\200MHz) |
|
采樣率和延遲時間精確度 |
±100ppm(任何≥1ms的時間間隔) |
|
時間間隔(△T)
測量精確度(滿帶寬) |
單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns) |
|
垂直 |
|
模擬數字轉換器(A/D) |
8比特分辨率,兩個通道同時采樣 |
|
偏轉系數 |
2mV/div ～5V/div(在輸入BNC處) |
|
位移范圍 |
±10div |
|
模擬帶寬 |
150MHz |
|
可選擇的模擬帶寬限制，典型的 |
20MHz |
|
低頻響應（交流耦合，-3dB） |
≤10Hz(在BNC上) |
|
上升時間(在BNC上典型的) |
＜2.3ns |
|
直流增益精確度 |
2mv/div，5mv/div時±4%(采樣或平均值采樣方式);
10mv/div～5v/div時:±3%(采樣或平均值采樣方式) |
|
直流測量精確度（平均值采樣方式）） |
垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV. |
|
電壓差(ΔV)測量精度（平均值采樣方式） |
在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div) |
|
觸發 |
|
觸發靈敏度 |
DC～10MHz 0.5div 10MHz～上限帶寬 1div |
|
觸發電平范圍 |
內部 |
距屏幕中心±10div |
|
EXT |
±1.6V |
|
EXT/5 |
±8V |
|
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號 |
內部 |
±(0.3div×V/div)(距屏幕中心±4div范圍內) |
|
EXT |
±(6%設定值+40mV) |
|
EXT/5 |
±(6%設定值+200mV) |
|
預觸發能力 |
正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調 |
|
釋抑范圍 |
100ns-1.5s |
|
設定電平至50%(典型的) |
輸入信號頻率≥50Hz條件下的操作 |
|
邊沿觸發 |
|
邊沿類型 |
上升、下降 |
|
脈寬觸發 |
|
觸發模式 |
(大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬 |
|
脈沖寬度范圍 |
20ns-10s |
|
視頻觸發 |
|
觸發靈敏度
(視頻觸發,典型的) |
內部 |
2div峰間值 |
|
EXT |
400mV |
|
EXT/5 |
2V |
|
信號制式和行/場
頻率（視頻觸發類型） |
支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL) |
|
交替觸發 |
|
CH1觸發 |
邊沿、脈寬、視頻 |
|
CH2觸發 |
邊沿、脈寬、視頻 |
|
測量 |
|
光標 |
手動模式 |
光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT） |
|
跟蹤模式 |
波形點的電壓值和時間值 |
|
自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量 |
|
數學操作 |
加、減、乘、除、反相 |
|
存儲波形 |
10組波形、10種設置 |
|
FFT |
Window |
Hanning,Hamming,Blackman,Rectangular |
|
采樣點 |
1024 points |
|
李沙育圖形 |
相位差 |
±3 degrees |
|
優利德UNI-T 數字存儲示波器 UT3152B顯示 |
|
顯示類型 |
對角線為145毫米(5.7英寸)液晶顯示 |
|
顯示分辨率(顯示) |
320水平×RGB×240垂直像素 |
|
顯示色彩 |
彩色（UT3042C）,單色（UT3042B） |
|
顯示對比度 |
可調 |
|
背光強度（典型的） |
300nit |
|
顯示語言種類 |
中文簡體,中文繁體,英文 |
|
探頭補償器輸出 |
|
輸出電壓（典型的） |
約3V,峰-峰值≥1MΩ負載時 |
|
頻率(典型的) |
1kHz |
|
接口功能 |
|
標準配置 |
1個USB（D）；1個USB（H）；1個RS-232C |
|
選配件 |
GPIB和LAN |
|
電源 |
|
電源電壓 |
100-240VACRMS 45Hz到440Hz,CAT II |
|
耗電 |
小于30VA |
|
保險絲 |
2A,T級,250V |
|
優利德UNI-T 數字存儲示波器 UT3152B環境 |
|
溫度 |
操作：0℃～+40℃ |
|
非操作：-20℃～+60℃ |
|
冷卻方法 |
對流 |
|
濕度 |
+10℃～+30℃:≤95%±5%RH, |
|
+30℃～+40℃:≤75%±5%RH |
|
高度 |
操作3,000米 |
|
非操作15,000米 |
|
優利德UNI-T 數字存儲示波器 UT3152B機械規格 |
|
尺寸 |
320mm（寬）×150mm（高）×292mm（深） |
|
重量(凈重) 不含包裝 |
4.5kg |
|
IP防護 |
IP2X |
