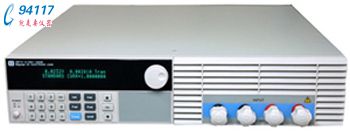

可編程直流電子負載M9714B主要特點:
恒流, 恒阻, 恒壓, 恒功率, 恒流+恒壓, 恒阻+恒壓, 六種高速動作模式; 過流, 過壓, 過功率, 過熱, 極性反接保護; 高亮度, 真空VFD屏, 雙排四路同步顯示; 根據溫度變化, 無極伺服智能風扇系統; 電路軟啟動時間設定, 可根據設定電壓值帶載; 電池測試及短路功能; 提供動態測試, 上升下降斜率設定; 支持外部觸發輸入, 輸出; 提供外部電流波形監視端子; 支持遠端電壓補償, 多個數據存儲; 開機自檢, 軟件校正, 標準儀器架設計; 支持GPIB, RS232, RS485, USB通訊。可編程直流電子負載M9714B應用范圍:
生產線(手機充電器, 手機電池, 電動車電池, 開關電源, 線性電源), 科研機構, 汽車電子, 航空航天, 船舶, 太陽能電池, 燃料電池等行業。
型 號 | M9714B | ||
額定輸入 | 功率 | 1200W | |
電流 | 0-60A | ||
電壓 | 0-500V | ||
定電流模式(CC) | 量程 | 0-6A | 0-60A |
分辨率 | 0.1mA | 1mA | |
精度 | 0.03%+0.05%FS | 0.03%+0.05%FS | |
定電壓模式(CV) | 量程 | 0.1-19.999V | 0.1-500V |
分辨率 | 1mV | 10mV | |
精度 | 0.03%+0.02%FS | 0.03%+0.05%FS | |
定電阻模式(CR) | 量程 | 0.03Ω-10KΩ | 0.03Ω-5KΩ |
分辨率 | 16位 | 16位 | |
精度 | 0.1%+0.1%FS | 0.1%+0.1%FS | |
定功率模式(CW) | 量程 | 0-1200W | 0-1200W |
分辨率 | 1mW | 10mW | |
精度 | 0.1%+0.1%FS | 0.1%+0.1%FS | |
電壓測量值 | 電壓 | 0-19.999V | 0-500V |
分辨率 | 1mV | 10mV | |
精度 | 0.015%+0.03%FS | 0.015%+0.05%FS | |
電流測量值 | 電流 | 0-6A | 0-60A |
分辨率 | 0.01mA | 0.1mA | |
精度 | 0.03%+0.05%FS | 0.03%+0.08%FS | |
功率測量值 | 功率 | 100W | 1200W |
分辨率 | 1mW | 10mW | |
精度 | 0.1%+0.1%FS | 0.1%+0.1%FS | |
電池測試功能 |
電池輸入:0.1-150V;最大測量值: 容量=999AH; 分辨率=0.1mA; 測試時間=1S-16H | ||
動態測試功能 |
動態編程: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; 精度:±15% offset+10% FS | ||
電流軟啟動時間 |
1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS 精度:±15% offset+10% FS | ||
短路功能 | 電流(CC) | ≒6.6A | ≒66A |
電壓(CV) | 0V | ||
電阻(CR) | ≒50mΩ | ||
溫度 | 工作 | 0~40℃ | |
儲存 | –10℃~70℃ | ||
尺寸 | W*H*D(mm) | 428*103.5*453.5 | |
重量 | Kg | 17.6 |
