便攜式GSM-R網絡路測系統

     便攜式GSM-R網絡路測系統，界面簡潔清晰，操作便捷，支持GSM-P、GSM-E、DCS三個頻段，可同時采集2通道信息（測試手機和GPS接收機），支持多種測試方案（從空閑模式的參數采集到呼叫測試同一部電腦一次完成），針對GSM-R網絡的評估，開發了GSM-R網絡呼叫測試功能。

     便攜式GSM-R網絡路測系統系統配置

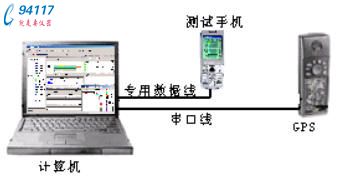

       包括便攜電腦、測試手機、數據線、GPS接收機。


     便攜式GSM-R網絡路測系統性能特點

    • 多型號手機支持能力(Sagem OT160/260)
    • 支持AT命令模式，可以用AT命令對GSM-R測試模塊和測試手機進行控制。
    • 支持鎖頻測試
    • 支持強制切換
    • 支持強制位置更新
    • 實時顯示層2、層3信令，可以對層2、層3信令解碼，同時用戶還可以按關心的測試信令信息類型進行查找。
    • 實時顯示C/I信息，采取圖形方式
    • 實時顯示主小區信息：CELL ID、BSIC、LAC 、RXLEV（BCCH）、RXLEV（Full & Sub）、RXQUAL（Full & Sub）、TXPOWER、TA、DTX、FER 、C1、C2等,對RXLEV、RXQUAL和TA以圖形化的方式進行顯示。
    • 實時顯示業務信道信息：BCCH、ARFCN、Time Slot Number、HSN等。
    • 實時顯示鄰小區信息：1-6相鄰小區BCCH、1-6相鄰小區BSIC、1-6相鄰小區RXLEV、RM、C1、C2、FN、QBO、TX、CRH、CRO、PT、TO等信息。
    • 實時顯示、統計和存儲各種網絡事件:用圖形的方式實時顯示網絡事件，包括位置更新、越區切換、小區重選等，并顯示事件發生前后的網絡參數，統計在一次測試過程中各種事件發生的次數和成功率。
    • 實時顯示掃描數據：對應顯示GSM-P、GSM-E和DCS，GSM-P為124個，GSM-E為50個，DCS為374個頻點接收電平的掃頻測試；也可對所有BCCH頻點進行掃頻測試，解調并實時顯示各BCCH頻點上的小區信息。
    • 利用GPS接收機提供經、緯度、時間
    • 支持電子地圖：MAPINFO格式電子地圖可顯示街道、建筑、河流、公路、鐵路等多種信息。結合GPS與采集到的手機路測信息實時繪制軌跡圖，并使用軌跡顏色和圖標信息實時顯示信號電平、位置更新、越區切換、小區重選、掉話等各種信息。
    • 數據存儲：在開始一個新的測試時，軟件會在其DATA目錄下建立一個與該測試同名的文件夾，測試得到的數據存儲在此文件夾中。存儲的數據包括用于回放的原始數據和無線接收質量數據、切換數據、位置更新數據、小區重選數據等。
    • 數據回放：支持隨時選取適當起點開始回放；支持隨時控制播放的速度，快或慢；支持隨時可暫停、繼續、或停止；
    • 數據導出：具有靈活的EXCEL接口，可將無線接收質量數據、切換數據、位置更新數據、小區重選數據等導入到EXCEL表格中，便于分析數據與形成報告。



   對鐵路沿線GSM-R網絡進行全面測試，利用測試手機采用專用模式和空閑模式兩種方式進行測試。測試時將測試手機的天線置于機車車頂，并考慮饋線損耗。
