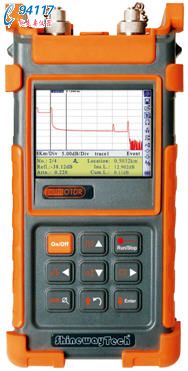

光時域反射儀palmOTDR-S20B/N

ZX21

訂貨號：zy383949 品牌：美國信維ShinewayTech 產 地：中國市場價：折扣價：發貨周期：現貨或5天內

加入收藏

打印產品信息

產品評價

加入對比

分享到：分享儀器

本月特價

熱賣產品

貨到付款

現場演示

延長保修

終身維修

產品描述技術方案相關儀器最新上架商品咨詢使用評價

光時域反射儀palmOTDR-S20B/N特點

世界上最小的一款高性能OTDR

· 理想的LAN/WAN/FTTx 認證和故障解決工具
· 全面光纖測試應用：
       單模：1310/1490/1550/1625nm（帶濾波器），最大45dB
       多模：850/1300nm，18/22dB
· FTTx在線測試，可穿通64路以上分路器測試：
       型號S16C/N和S20C/X（1625nm波長帶濾波器）
· 可識別分路器和光纖末端
· 高效人機界面，掌上型輕量化設計（僅重1kg）
· 配置650nm可見光源
· 快速啟動<5 秒
· 獨特的熱鍵設計：按鍵操作集成熱鍵功能，快捷定位及分析事件點
· USB/RS232數據接口
· 1000條跡線存儲（C型）
· Bellcore文件格式（.sor）
· TraceManager軟件：輕松實現批量編輯、打印及單頁多跡線打印功能
· 優化的供電設計：內置NiMH充電電池一次充電可支持8小時測量
· 防塵、防震設計（通過2米跌落試驗）
· CE、FCC、FDA 認證

ShinewayTech®palmOTDR/N系列掌上型光時域反射儀是一款獨具匠心的光纖線路尋障分析產品，為光纖通信網測試提供了一種全新的應用方式，其穩定性和驚人的性價比在全球廣受矚目。
其與傳統OTDR相比，尺寸更加小巧，操作更為簡潔，獨特的熱鍵功能使事件的瀏覽和分析更加快捷；功能齊全，全面滿足單模(1310nm/1550nm)、多模(850/1300nm)光纖測試應用需求，支持平均/實時雙測量模式；其多功能背包亦充分考慮到了野外作業和實驗室測試的操作方便，可充分滿足不同用戶和各種現場測試需求，使其成為目前發展迅速的農話網、城域網和FTTx光纖施工、認證、例檢、搶修和維護中的首選工具

光時域反射儀palmOTDR-S20B/N開機啟動時間小于5秒

palmOTDR/N系列從開啟電源到進入界面并啟動測試只需要不到5秒的時間，用戶無需等待。

在線（可穿通分路器）測試

在線光信號檢查功能

如果被測光纖中存在通信光信號，OTDR是不能得到測試結果的，并且OTDR所發出的高功率脈沖光信號可能會損壞被測光纖所連接網絡設備（如SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能會導致自身器件的損壞。palmOTDR系列具備對在線通信光信號的檢查功能，在發出測試脈沖前，先檢查所測試光纖中是否有在線的通信光信號存在并且顯示檢查結果，如果有在線的通信光信號存在則顯示提示信息并停止測試。這項功能可有效保護測試儀表和通信設備。

OTDR TraceManager 仿真軟件

基于Windows PC機的軟件可以在PC機上對測試跡線進行分析/編輯，也可根據用戶需求生成不同形式的測試報告

●可瀏覽和分析所測試跡線文件；

●Bellcore文件存儲格式；

●顯示跡線，光纖事件，分析信息，

●測試參數等數據；

●單頁單跡線或單頁多跡線可選打印模式

●批量修改和批量打印功能

●波形差異對比功能

在仿真模式中，可在同一窗口同時打
開多個波形，波形間的差異在同一窗
口顯示出來，可以更容易地比較諸如
光纖老化原因所造成的參數改變。
●雙方向分析測試功能

光時域反射儀palmOTDR-S20B/N技術指標

型號⁽¹⁾	波長 (±20nm)		動態范圍 (dB)⁽²⁾	事件盲區(m)	衰減盲區(m)
palmOTDR-M20A/N	850/1300		18/22	7⁽⁶⁾	20⁽⁶⁾
palmOTDR-S20A/N	1310/1550		24/24	10⁽⁵⁾	25⁽⁵⁾
palmOTDR-S20B/N	1310/1550		32/32	2.5	14
palmOTDR-S20C/N	1310/1550		38/37	2.5	14
palmOTDR-S20C/N+	1310/1550		45/43	2.5	14
palmOTDR-S16C/N	1625		37	1.5	10
palmOTDR-S20C/P	1310/1490/1550		38/37/37	2.5	14
palmOTDR-S20C/X	1310/1550/1625		38/37/37	1.5	10
測試范圍 (Km)⁽³⁾	0.1, 0.3, 0.5, 1.3, 2.5, 5, 10@850nm; 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80@1300nm 0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240@其他
脈寬⁽⁴⁾	12ns, 30ns, 100ns, 275ns, 1µs@850nm; 12ns, 30ns, 100ns, 275ns, 1µs, 2.5µs@1300nm 5ns, 10ns, 12ns, 30ns, 100ns, 275ns, 300ns, 1µs, 2.5µs, 10µs, 20µs@其他
測量時間	15s, 30s, 1min, 2min, 3min
測距精度	±(1 m + 5×10^-5×距離+取樣間距)
衰減測量精度	±0.05 dB/ dB
反射測量精度	±4 dB
數據存儲	C型：1000條測試曲線；A/B型：300條測試曲線
通信接口	USB/RS232
光接口	FC/PC (可互換SC, ST)
可見光源(該功能僅palmOTDR-S20B/N和C/N型具有)
輸出功率(dBm)		≥-3
測試距離		5
通用指標
供電方式		雙路供電：NiMH充電電池/ AC適配器
電池工作時間		一次充電后：連續操作≥8小時; 待機時間≥20小時
工作溫度		0℃ ～ 50℃
保存溫度		-20℃ ～ 70℃
相對濕度		0～95% (無結露)
重量		1Kg
體積 (長×寬×厚)		220×110×70mm

注釋：

(1)技術指標描述了用典型PC型連接器測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度；

(2)動態范圍是在最大脈沖寬度、平均時間3分鐘條件下測得；

(3)距離范圍中160Km檔和240Km檔只對本儀表的B、C型有效；120Km檔只對本儀表的A型有效；

(4)脈寬中5ns、10ns、300ns、10us檔和20us檔只對本儀表的B、C型有效；12ns和275ns檔只對本儀表的A型有效；

(5)盲區測量條件：對A型，反射事件在2.1Km處，反射強度<-35dB，用30ns脈寬進行測量；對B、C型，反射事件在0.6Km處，反射強度<-45dB，事件盲區用10ns脈寬進行測量，衰減盲區用30ns脈寬進行測量；

(6)盲區測量條件：反射事件在1Km處，反射強度<-32dB，用12ns脈寬進行測量。

上述參數如有變化，恕不另行通知。

訂購信息

標準配置：

主機、FC/PC激光連接器、充電電池、TraceManager軟件光盤、數據傳輸線（RS232/USB）、AC適配器、便攜軟包、保修卡、CE證書、校準證書、快速操作手冊

選件：

部件名稱	部件編號	部件名稱	部件編號
50米測試光跳線	P/N:AC-FJC-50-FC/FC	ST激光連接器	P/N:AC-CONN-ST-L
SC激光連接器	P/N:AC-CONN-SC-L	豪華型工具箱	P/N:AC-PB-40
