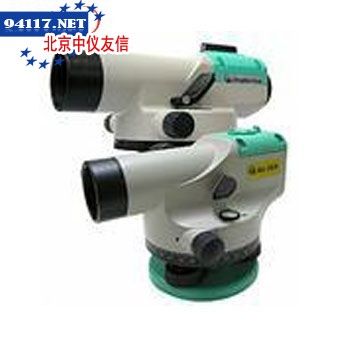

水準儀使用說明書
水準儀檢核工作有如下幾項:
(一)、水準儀計算檢核
計算檢核的目的是及時檢核記錄手簿中的高差和高程計算中是有錯誤。式(2-7)為觀測記錄中的計算檢核式,若等式成立時,表示計算正確,否則說明計算有錯誤。
∑h理=H終-H始 (2-7)
(二)水準儀、測站檢核
測站檢核的目的是及時發現和糾正施測過程中因觀測、讀數、記錄等原因?qū)е碌母卟铄e(cuò)誤。為保證每個測站觀測高差的正確性,必須進行測站檢核。測站檢核的方法有雙儀高法和雙面尺法兩種。
1、在同一個測站上用兩次不同的儀器高度、分別測定高差,用兩次測定的高差值相互比較進行檢核。即測得第一次高差后,改變水準儀視線高度大于10CM以上重新安置,再測一次高差。兩次所測高差之差對于等外水準測量容許值為±6MM。對于四等水準測量容許值為±5MM。超過此限差,必須重測,若不超過限差時,可取其高差的平均值作為該站的觀測高差。
2、雙面尺法
在同一個測站上,儀器的高度不變,根據立在前視點和后視點的雙面水準尺,分別用黑面和紅面各進行一次高差測量,用兩次測定的高差值相互比較進行檢核。兩次所測高差之差的限差與雙儀高法相同。同時每一根尺子紅面與黑面讀數之差與常數(4.687M或4.787M)之差,不超3MM(四等水準測量)或4MM(等外水準測量),可取其高差的平均值作為該站的觀測高差,若超過限差,必須重測。

(三)、水準儀成果檢核
測站檢核只能檢核一個測站上是否存在錯誤或是否超限。儀器誤差,估讀誤差,轉點位置變動的錯誤,外界條件影響等,雖然在一個測站上反映不明顯,但隨著測站數的增多,就會使誤差積累,就有可能使誤差超過限差。因此為了正確評定一條水準線路的測量成果精度,應該進行整個水準路線的成果檢核。水準測量成果的精度是根據閉合條件來衡量的即將路線上觀測高差的代數和值與路線的理論高差值相比較,用其差值的大小來評定路線成果的精度是否合格。

成果檢核的方法,因水準路線布設形式不同而異主要有以下幾種:
1、閉合水準路線
從理論上講,閉合水準路線各段高差代數和值應等于零,即∑h理=0。
2、附合水準路線
從理論上講,附合水準路線各段實測高差的代數和值應等于兩端水準點間的已知高差值,即∑h理=H終-H始。
3、支水準路線
支線水準路線本身沒有檢核條件,通常是用往、返水準測量方法進路線成果的檢核。

從理論上講,往測高差與返測高差,應大小相等,符號相反。即︱∑h往︱=︱∑h返︱。
實際上,由于測量值含有不可避免的誤差,因此,觀測的高差代數和值不能等于高差的理論值,這種不符合的差值稱為高差閉合差,fh表示。高差閉合差的大小是用來確定錯誤和評定水準測量成果精度的標準。若fh容許限差之內,表示觀測結果精度合格,否則應返工重測。
