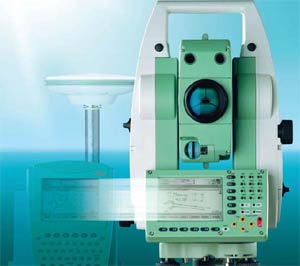

徠卡Leica TPS1200 全站儀 技術規格
型號
|
|
TC |
TCR |
TCRM |
TCA |
TCP |
TCRA |
TCRP |
|
角度測量 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
距離測量（IR） |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
PinPoint無棱鏡測量（RL） |
|
1 |
1 |
|
|
1 |
1 |
|
馬達驅動 |
|
|
1 |
1 |
1 |
1 |
1 |
|
自動目標識別與照準（ATR） |
|
|
|
1 |
1 |
1 |
1 |
|
超級搜索（PS） |
|
|
|
|
1 |
|
1 |
|
導向光（EGL） |
可選 |
可選 |
可選 |
1 |
1 |
1 |
1 |
|
遙控器RCS1100 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
|
SmartStation（ATX1230） |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
|
角度測量 |
|
|
類型 |
1201 |
1202 |
1203 |
1205 |
|
精度（ISO 17123-3） |
Hz, V |
1" |
2" |
3" |
5" |
|
最小顯示單位 |
0.1" |
|
測量原理 |
對徑絕對式連續測量 |
|
補償器 |
方式 |
豎軸中心電子雙軸補償器 |
|
補償范圍 |
4’ |
|
設置精度 |
0.5" |
0.5" |
1.0" |
1.5" |
|
距離測量（IR） |
|
精度（ISO17123-3） |
標準模式/測量時間 |
2mm+2ppm / 1.5秒 |
|
快速模式/測量時間 |
5mm+2ppm / 0.8秒 |
|
跟蹤模式/測量時間 |
5mm+2ppm / <0.15秒 |
|
最小顯示單位 |
0.1 m |
|
測程（大氣：一般/好） |
圓棱鏡（GPR1） |
3000 m / 3500 m |
|
360°棱鏡（GRZ4） |
1500 m / 2000 m |
|
小棱鏡（GMP101） |
1200 m / 2000 m |
|
反射片（60mm×60mm） |
250 m |
|
最小測程 |
1.5 m |
|
測量原理 |
相位法測量（同軸不可見紅外光） |
|
PinPoint R100/R300無棱鏡測距（RL） |
|
精度/測量時間（標準偏差，ISO17123-4）（目標在陰影中，陰天） |
無棱鏡 < 500 m |
3 mm + 2 ppm / 一般為3-6秒，最大16秒 |
|
無棱鏡 > 500 m |
5 mm + 2 ppm / 一般為3-6秒，最大16秒 |
|
長測程（LO） |
5 mm + 2 ppm / 一般為3-6秒，最大16秒 |
|
測程（大氣：一般/好） |
PinPoint R100 |
170 m / >170 m （柯達灰板：90%反射率） |
|
PinPoint R300 |
500 m / >500 m （柯達灰板：90%反射率） |
|
最短測程 |
1.5 m |
|
圓棱鏡長測程 |
7500 m / >10000 m |
|
光斑尺寸 |
20 m 處 |
約7 mm ×14 mm |
|
100 m 處 |
約12 mm ×40 mm |
|
測量原理 |
PinPoint R100 |
相位法測量（同軸可見紅色激光） |
|
PinPoint R300 |
系統分析（同軸可見紅色激光） |
|
自動目標識別與照準（ATR） |
|
精度/測量時間 |
< 2 mm / 3-4秒 |
|
ATR/LOCK 測程（一般大氣條件） |
圓棱鏡（GPR1） |
1000 m / 800 m |
|
360°棱鏡（GRZ4） |
600 m / 500 m |
|
小棱鏡（GMP101） |
500 m / 400 m |
|
反射片（60mm×60mm） |
55 m |
|
最短測量距離 |
1.5 m / 5 m |
|
最大速度（LOCK模式） |
切向（標準測距模式） |
在100 m處: 25 m /秒，在20 m處: 5 m /秒 |
|
徑向（跟蹤測距模式） |
4 m /秒 |
|
工作原理 |
數字影像處理（激光束） |
|
馬達驅動 |
|
最大速度 |
旋轉速度 |
45°/秒 |
|
超級搜索（PS） |
|
工作范圍 |
圓棱鏡（GPR1） |
200 m |
|
360°棱鏡（GRZ4） |
200 m（很好地對準儀器） |
|
小棱鏡（GMP101） |
100 m |
|
最短測量距離 |
5 m |
|
搜索時間 |
典型搜索時間 |
< 10秒 |
|
最大速度 |
最大旋轉速度 |
45°/秒 |
|
工作原理 |
數字影像處理 (扇型旋轉激光) |
|
導向光（EGL） |
|
工作范圍（一般大氣條件） |
5 m – 150 m |
|
精度 |
定向精度 |
在100處: 5 cm |
|
機載應用程序 |
|
系統集成程序 |
自動點測量，懸高測量，定向與高程傳遞，后方交會，赫爾墨特后方交會，局部后方交會，目標偏置，面積測量，邊長投影計算 |
|
標配可上載程序 |
測量，設站，COGO，放樣， |
|
可選可上載程序 |
隱蔽點測量，參考線，參考面，導線測量，道路放樣，定線工具包，多測回測角，定義坐標系 |
|
綜合數據 |
|
望遠鏡 |
電池（GEB187） |
|
放大倍數 |
32× |
類型 |
Lithium 鋰電池，可充電 |
|
物鏡孔徑 |
40 mm |
電壓 |
7.4 V |
|
視場角 |
1°30’（100 m處: 2.7m） |
容量 |
3.8Ah |
|
調焦范圍 |
1.7 m 至無窮遠 |
操作時間 |
6 – 8 小時 |
|
數據存儲 |
工作環境 |
|
內存 |
CF卡（32MB和256MB） |
工作溫度 |
-20°C ～ +50°C |
|
儀器內存 |
32MB（可選） |
存放溫度 |
-40°C ～ +70°C |
|
數據存儲量 |
～ 1750 / MB |
防塵/防水
（IEC60529） |
IP54 |
|
接口 |
RS232，藍牙（可選） |
濕度 |
95%，無凝結 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
