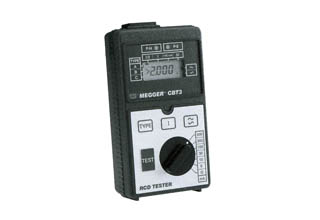

美國AVO RCD測試儀CBT3/CBT4
CBT3 & CBT4
RCD 測試儀
n 不跳閘，跳閘，快速跳閘三種測試選擇
n RCD測量，額定電流6mA-500mA
n 設計符合標準 BS4293/IEC1008
n 分辨率為 0.1ms
n 在陰極和陽極測試
n 儀器符合 BS7671，HD384和IEC364標準
儀器說明
CBT3 和 CBT4 是一個手持儀器，用來測試在配線安裝時剩余電流保護裝置（ RCD ）。儀器連接通過一個主插口或者直接和 RCD 終端相連接。如果在安裝中沒有開路或者相位連接錯誤，氖燈就會有顯示。一個旋轉開關從提供的 6 個值中選擇一個作為 RCD 額定值，一個隔膜按鈕來啟動測試。在經過一段長的時間后，一個已知固定電流（通過選擇測試類型而決定的）就會流向地，保護了 RCD 。供選擇的測試類型有：
(i)不跳閘測試在所選額定值的一半中進行，結果是在測試下的設備不會跳閘。
(ii)跳閘測試在額定值中進行，結果是被測試設備在其斷路器特別設置的時間內跳閘。
(iii)測試在150mA時進行，用來測試額定30mA的設備，用來保護直接接觸裝置。結果是被測設備在40ms內跳閘。
(iv) 測試在設備額定電流的5倍時進行，結果是被測設備在40ms內跳閘。
隔膜按鈕用來選擇測試類型�！� ABC 鍵用來選擇被測試斷路器的類型。 鍵選擇在交流波形中，試驗開始進行的那個點。例如 選擇正極或者負極零點通過這個點�！� I 鍵是來選擇一個 150mA 或者 3 倍額定電流測試。‘ TEST 鍵用來啟動測試的。
4 位數的 LCD 顯示屏顯示 RCD 跳閘的時間值。對于一個成功的不跳閘實驗，測試電流流通的最大時間已經給出。，對于不成功的‘ B 和‘ C 類型設備的測試，顯示屏將會顯示‘ FAIL 作為測試結果。
儀器電路是由微處理器控制的。最大能流通的電流是 500mA 。儀器有一個熱切斷保護裝置，用來保護由于在高電流下重復測試而引起的過熱。當然還有硬件和軟件保護設置來保護儀器在帶電電路中的安全。如果在一個測試中，接地電壓大于 50V ，或者測試電流引起接地電壓大于 50V ，在 40ms 內儀器將會關斷測試電流，并在顯示屏上顯示 >50V 。旋轉按鈕有一個“ stby 位置，當選擇（此時儀器和電源是連接在一起的），顯示屏不會沒有顯示，其實微處理器處于重啟的狀態。
儀器應用
CBT3和CBT4使用于測試為配線安裝提供保護的RCD 。通過選擇自動測試參量，選擇性和無延 時 RCD都可以簡單的被測試。只要符合BS4293和IEC1008的RCD都可以被測試。
根據 IEC364，HD384和BS7671標準，RCD必須要定期的檢測，看其功能是否完好。CBI3和CBT4就是理想的校檢儀器。三相RCD如果有接地連接，也能被測試。
儀器規格
標準 RCD額定跳閘電流 ： 6 mA, 10 mA, 30 mA 100 mA, 300 mA, 500 mA
測試電流乘數 : x1/2 x1 x5 (150 mA 固定值), 最大輸出電流 500 mA
精確度
測試電流 :
CBT3: ±4% @ 230/240 V
CBT4: ±4% @ 220 V
±8% @ 230 V
時間測量 : ±1% ± 1 ms
時間延遲 : 從電壓波形零點穿過這個點去啟動測試電流； <1 ms
顯示： 2 行4 個數字L.C.D 0 到 999,9 ms 分辨率0,1 ms 和2,000 秒 分辨率 1 ms.
溫度系數 :
時間測量 <0,03%/°C
測試電流 <0,01%/°C
溫度范圍
操作 : –5°C 到 +40°C
存儲 : –25°C 到 +65°C
濕度
操作 : 90% R.H. @ 40°C不傳導的
存儲 : 90% R.H. @ 40°C不傳導的
安全標準： 儀器符合 IEC 1010-1 (1990)標準.
保險絲： 1 A, 250 V 陶瓷 20 mm x 5 mm HBC 類型 F
電源
CBT3: 230/240 V 50 Hz
CBT4: 220/230 V 50 Hz
尺寸： 175 mm x 95 mm x 57 mm
重量： 400 g | | 相關關鍵詞搜索：CBT4RCD測試儀CBT3 美國AVO | | 功能描述 | 美國AVOCBT4RCD測試儀CBT3 | | 相關產品 | 美國AVOCBT4RCD測試儀CBT3相關產品>> | |
