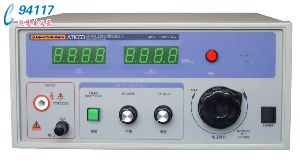

專業線性測試儀8700

臺灣益和 專業線性測試儀8700

特點說明
．精密四線量測
．最高1000V 測試電壓
．系統可自動掃瞄自動找點
．提供先進的瞬間短斷路/導通測試
．提供320 x 240 解析度圖形液晶顯示
．線性與安規測試一應俱全
．完全可程式化連續測試
．提供多種介面，可作各種不同之應用
．系統提供統計與列印功能
．電腦連線軟體

測 試 項 目
項 目	符 號	量 測 範 圍
斷/短路	O/S	2KΩ～50KΩ
瞬間短斷路測試		2KΩ～50KΩ
斷短路端點判斷
導通	COND	Max.50.0Ω
Intermittent Cond.		Max.50.0Ω
電阻	R	Max.10.0MΩ
瞬間導通測試	C	1pF～1uF
Zener	Zener	0-7V
絕緣	IR	1MΩ～1GΩ
單邊測試
高壓測試	Hipot	Max.5mA

CT-8681．技術規格
進階功能 基本準確度 測試掃瞄模式 量測時間	可程式化連續測試 自動找點 自我診斷 自我校正歸零 DCR±5% IR     ±5% 自動/短路掃瞄可切換 0.1 SEC 基本值
量測頻率與訊號         直流高壓                絕緣測試	200～700Vdc (8681) 200～1500Vdc(8685) 100～1000Vdc(8685) 準確度: ±5%
顯示/聲響裝置	320×240 解析度圖形液晶顯示 6 位數數位顯示位數 Pass/Fail LED 紅綠指示燈/畫面顯示/聲響
量測接點	128 量測接點 可選購256 接點 高壓校正正負端輸出(+/-) 自動找點端子
控制面版 介面	系統/快速/編輯/功能 按鍵群組 RS-232 通信連接埠 印表機埠 遠端控制埠
記憶裝置	快閃記憶體 最多可儲存62組測試設定檔案
電源供應 配件	115/230 Vac 電壓輸入±10% 60/50 Hz 自動找點探針 二合一64Pin轉牛角轉接頭 GPIB連接線(選購) 電源線 3轉2電源線轉牛角轉接頭 使用手冊
溫濕度	攝氏15oC～35oC 相對濕度 RH≦75%
尺寸(寬x高x深) 重量 線材規格要求	425×190×350 mm 約14Kg（不含配件) 最高 1μF
訂購資訊     CT-8681N     CT-8681FA     CT-8685FNC2+     CT-8685FA     /E     /C2     /C3     AV-8685DH1     AK-8600F1     FB-8685A2     KB-8685K1     SW-8685R2	200～700Vdc, R:1Mw, IR:1MΩ 200～700Vdc, 100～500Vac, R:1MΩ ATA / 66專業線材測試機 200～1500Vdc, 100～1000Vac, R:10MΩ, IR:1M～1GΩ 英文版 選換256測試點 選換512測試點 二合一64Pin轉牛角轉接頭 8600治具排線（30cm） 256Pin ATA/66測試排線專用治具 校驗治具組 PC連線軟體
