EPOCH1000超聲波探傷儀EPOCH1000I

EPOCH1000超聲波探傷儀EPOCH1000I

EPOCH 1000系列數字式超聲探傷儀將常規便攜式探傷儀的高級性能和相控陣成像能力結合在一起。EPOCH 1000探傷儀、1000 iR探傷儀及1000 i探傷儀為新型的橫寬豎窄機身結構，配有全色VGA顯示、飛梭和用于參數調節的導航箭頭，且完全符合EN12668-1標準。EPOCH 1000超聲波探傷儀的高級常規超聲性能在Epoch 1000 i超聲波探傷儀中得到了完善：Epoch 1000 i超聲波探傷儀內置有相控陣成像功能。

EPOCH1000超聲波探傷儀EPOCH1000I主要特色

配有相控陣成像功能 符合EN12668-1標準 30多個數字接收器濾波器選擇 6kHz脈沖重復頻率，用于高速掃查 自動相控陣探頭識別 直觀的楔塊延遲和靈敏度校準，用于所有聚焦法則 可編程模擬/報警輸出 符合針對惡劣環境的IP66環境評級 橫寬豎窄的瀏覽板面設計；可進行參數調整的飛梭 數字式高動態范圍接收器 陽光下可讀的全色VGA顯示屏 ClearWave™ Visual Enhancement（視覺增強）軟件包，用于常規A掃描解讀 參考和測量光標 標準動態DAC/TVG 標準機載DGS/AVG

三種儀器配置水平，可適用于很多檢測需要。

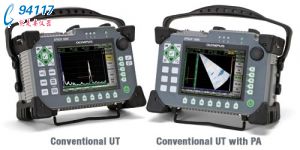

EPOCH 1000超聲波探傷儀高級UT

EPOCH1000超聲波探傷儀EPOCH1000I為一款高級常規超聲探傷儀，可在授權的Olympus服務中心為其升級，使其具有相控陣成像功能。

EPOCH 1000iR超聲波探傷儀高級UT + 相控陣（如選購，可即刻使用）

EPOCH 1000 iR超聲波探傷儀具有與EPOCH 1000相同的超聲缺陷探測性能，并可以遠程激活的方式在現場被輕松升級為帶有相控陣功能的儀器。

EPOCH 1000i超聲波探傷儀高級UT + 內置相控陣功能

Epoch 1000 i超聲波探傷儀的標準配置不僅具有與 EPOCH 1000相同的高級超聲探傷性能，而且還配備了內置的相控陣成像功能。

EPOCH 1000系列：可被升級為帶有相控陣功能的高級探傷儀

Epoch 1000、Epoch 1000 iR以及Epoch 1000 i儀器具有高級常規超聲探傷能力，普通檢測人員和高級檢測人員都可使用。這些手持式儀器還可與小型系統配套使用，進行高速掃查以及單一通道成像操作。 儀器的標準配置具有多種完善的功能，如：在精確高速掃查應用中，單射測量所用的最大6kHz的脈沖重復頻率（PRF）；使用PerfectSquare™技術的可調方波脈沖發生器；以及用于獲得特殊信噪比澄清度的綜合數字濾波器。

EPOCH 1000超聲波探傷儀標準性能

動態DAC/TVG，包含：ASME、ASME-III、JIS、20-80%、自定義以及TVG表 可調脈沖重復頻率（PRF）： 5Hz～6kHz 所有標準模式下的單射測量 使用PerfectSquare™技術的可調方波脈沖發生器 可編程模擬輸出和報警輸出 30多個數字濾波器設置 數字式高動態范圍接收器

EPOCH 1000超聲波探傷儀軟件特色

界面閘門 - 可選的第三個測量閘門，可對變化的界面回波進行實時跟蹤，以使數字測量保持一致。 AWS焊縫定級 - 焊縫定級計算器，為閘門缺陷指示提供實時的符合AWS D1.1/D1.5規范的"Ｄ"值焊縫評級。 機載DGS/AVG - DGS/AVG缺陷定量技術使用計算好的衰減曲線，幫助操作人員定量潛在的缺陷。含有大量的特性化探頭的機載探頭程序庫，可幫助操作人員快速輕松地設置DGS/AVG曲線，并進行精確的缺陷定量操作。



EPOCH 1000 Clearwave™顯示功能的完善

EPOCH 1000添加了一系列新的、令人振奮的、可提高顯示效果的功能，從而提高了高級檢測應用的質量和操作的便利性。

SureView™ - 基于模擬CRT顯示技術的功能。檢測人員通過該功能可以看到從反射體發出的峰值缺陷指示。即使在由于儀器量程的限制，將這些峰值缺陷指示壓縮到視野范圍以外的情況下，也能做到這點。 復合A掃描 - 該功能顯示處于屏幕更新速率之間采集到的全部A掃描（當PRF > 60 Hz時，為多個A掃描），這些A掃描疊加在一起出現在屏幕上。 最大波幅 - 只顯示帶有最高閘門波幅讀數的A掃描。 最小厚度 - 只顯示代表最小厚度讀數的Ａ掃描。 平均A掃描 - 這是一個可顯示所有采集到的Ａ掃描的平均Ａ掃描的全新功能。 持續模式 - 在預先定好的時間段內，將以前采集的Ａ掃描保持在儀器的顯示屏幕上。 基線中斷 - 在全波模式下，"過零"點顯示為連接單個A掃描波瓣與基線的線段。

EPOCH 1000 i：帶有相控陣成像功能的高級超聲探傷儀

EPOCH 1000 i為一款具有強大的常規超聲和相控陣缺陷探測能力的堅固耐用的便攜式儀器。該款儀器使用單一設置，無需多個探頭和楔塊便可顯示多種不同角度（聚焦法則）的A掃描，不僅提高了發現缺陷的幾率，而且改善了缺陷區域的顯示效果，從而提高了缺陷檢測的效率。用戶不僅可以繼續利用Epoch 1000儀器的優異的常規性能，同時還可享有Epoch 1000 i儀器的相控陣技術帶來的優勢。EPOCH 1000 i可根據常規標準進行符合規范的檢測，其對相控陣技術的運用可提高檢測的精確性和效率。
EPOCH 1000 i儀器的標準配置為16:16，同時還包括很多有助于缺陷檢測的定量功能。儀器的標準配置還包括用于缺陷尺寸評價的A掃描和S掃描的參考和定量光標。EPOCH 1000 i還配有用于每個聚焦法則的DAC/TVG 功能，可基于采集到的DAC曲線對所選的A掃描進行缺陷指征。

用于全部聚焦法則的標準 DAC/TVG

EPOCH 1000 i儀器的標準配置包含用于全部聚焦法則的DAC/TVG。操作人員可以利用這個功能一次性為所有確定的角度或聚焦法則，根據已知的反射體采集DAC曲線或創建TVG設置。完成了這個功能的設置后，操作人員使用S掃描圖像，探測出在各個聚焦法則下的潛在的缺陷。

AWS焊縫定級



EPOCH 1000 i帶有AWS D1.1/D1.5焊縫定級計算器。如果儀器使用Olympus的符合AWS定級的相控陣探頭，則該計算器可使操作人員利用成像功能進行缺陷探測，同時利用常規A掃描技術定量在45°、60°和70°情況下的缺陷。操作人員還可在屏幕上個觀察任何所選A掃描（聚焦法則）的焊縫評級的D值。

同時顯示A掃描和S掃描



EPOCH 1000 i具有同時顯示A掃描和S掃描圖像的功能。圖像顯示來自所有角度、處于用戶定義的起始點和終止點之間的A掃描數據?？梢赃x擇一般被稱為聚焦法則的單個角度，顯示實時A掃描。這樣，檢測人員就可以利用相控陣成像功能，在同一時間探測和評價多個角度下的潛在缺陷。

堅固、 便攜、可滿足在最惡劣環境下檢測的要求!

EPOCH 1000系列儀器的設計符合IP66環境評級標準。這些儀器通過了抗沖擊測試、抗振動測試，并通過了在爆炸性氣氛環境和在寬泛的溫度中操作的測試，均可以在惡劣的檢測條件下正常工作。EPOCH 1000系列儀器的一些主要外觀特色：

寬屏、全色VGA、（640 x 480）分辨率、彩色、透反顯示器，無論光線條件幽暗還是明亮，都能提供最佳的觀看效果。 結實的橡膠把手，便于攜帶。 安裝在儀器上的D型環堅固耐用，便于將儀器吊掛在胸前使用。 前、后支架便于在桌面上觀看，或者將其傾斜較大角度進行觀看。 USB客戶端口和主機端口，用于PC通訊、直接打印、與外圍設備通訊。 VGA輸出，用于講座、培訓、遠程儀器監控。 可編程模擬輸出、報警輸出、RS-232通訊。 標準內置可充電鋰離子電池。

數據管理

GageView™ Pro - EPOCH 1000系列與Olympus標準的便攜式儀器的PC機接口程序，GageView Pro，完全兼容。通過GageView Pro的接口程序，檢測人員可下載檢測數據、在PC機上回顧測量數值、將測量和校準數據導出到普通的電子數據表程序、備份儀器中的校準和檢測數據、進行如儀器固件升級和屏幕捕獲的基本操作。

EPOCH1000超聲波探傷儀EPOCH1000I附件

EPOCH 1000系列帶有很多附件。這些附件有助于充分發揮儀器的各種功能。

VGA輸出線纜（P/N： EPXT-C-VGA-6） USB用戶線纜（P/N： EP4P/C-USB-6） RS-232通訊線纜（P/N： EP1000-C-RS232-6） 硬件I/O線纜（模擬/報警輸出，RS-232通訊）（P/N： EP1000-C-HWIO-6） 胸掛帶（P/N： EP4/CH) 外置電池充電器（P/N： EPXT-EC) 額外電池（鋰離子）（P/N： EPXT-BAT-L)
