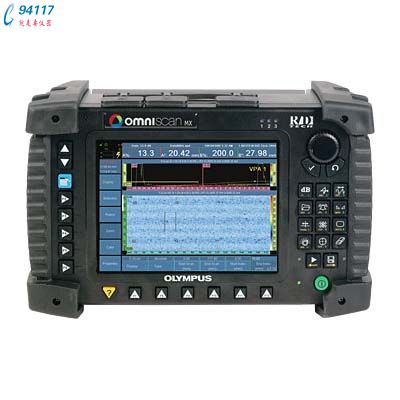

TY10OmniScan MX UT超聲波探傷儀ZX21

TY10

OmniScan MX UT超聲波探傷儀

ZX21
OmniScan MX UT超聲波探傷儀
訂 貨 號：zy389706 品    牌：美國泛美 產    地：美國 市 場 價： 折 扣 價： 發貨周期：現貨或5天內
加入購物車 支付寶購買 詢價留言
分享到：分享到搜狐微博 分享給QQ好友 分享到愛分享 分享到白社會 分享到開心網 分享到人人網 分享到豆瓣 分享儀器
產品描述技術方案相關儀器最新上架商品咨詢使用評價

OmniScan MX UT超聲波探傷儀衍射時差法（TOFD）是一種使用兩個探頭以一發一收模式進行檢測的技術。TOFD探測并記錄來自缺陷端部的衍射信號，從而進行缺陷探測和缺陷定量。TOFD數據顯示在灰度圖象B掃描視圖中。TOFD檢測方法符合ASME‑2235規范，覆蓋范圍寬，且對缺陷進行定量時無需考慮波幅。

單線掃查，進行全體積檢測。 進行設置時，無需考慮焊縫結構。 對于各種缺陷都非常靈敏，且不受缺陷方向影響。 衍射時差（TOFD）和脈沖回波檢測


盡管TOFD是一種非常強大有效的檢測技術，但由于兩個檢測盲區的存在，其覆蓋范圍又有局限性。兩個盲區的位置在近表面和底面。

OmniScan® UT的檢測可同時使用TOFD與常規脈沖回波方法。脈沖回波法可以覆蓋盲區，從而彌補了TOFD的不足之處。

TOFD檢測。 45º脈沖回波法，用于從焊縫兩側對焊冠進行檢測。 60º脈沖回波法，用于從焊縫兩側對焊根進行檢測。 零度檢測（腐蝕和復合材料）

零度檢測測量從工件反射到閘門中的超聲回波的傳播時間和波幅，以便對缺陷進行探測和測量。 C掃描成像 帶有C掃描后處理的完整A掃描記錄

OmniScan MX UT超聲波探傷儀超聲軟件

OmniScan MX UT超聲波探傷儀全功能C掃描

監控每個閘門中的波幅、峰值位置、穿出閘門閾值位置和厚度。 自動閘門與前面的閘門同步，從而得到更大的厚度動態范圍。 A掃描數據存儲和C掃描后處理功能。 可選IF閘門，用于界面跟蹤同步、測量閘門，或TCG/DAC曲線。 射頻信號上的正閘門或負閘門（閘門間彼此獨立）。 8路可被完全配置的報警，用于單閘門或多閘門中的事件；濾波器，可設定單通道或多通道的事件次數。 用戶可定制彩色調色板，用于波幅和厚度C掃描。 顏色可調，彩色調色板有256種顏色。 雙軸機械編碼功能，數據采集和機械掃查同步。 可選數據庫，便于用戶在個人計算機上處理A掃描和（或）C掃描。 OmniScan MX UT超聲波探傷儀全功能B掃描 便于判讀的被檢工件橫截面視圖。 鍋爐、管道、儲物容器的腐蝕圖像的清晰顯示。 采集到的厚度值一目了然。 編碼TOFD功能，用于無需考慮波幅因素的缺陷定量。 OmniScan MX UT超聲波探傷儀全功能A掃描

A掃描顯示的顏色可選。 抑制模式。 無填充模式。 峰值鎖定模式（始終保持閘門A中帶有最大波幅的信號）。 閘門閾值穿出（超過閘門閾值的那部分曲線的顏色改變）。 60 Hz的A掃描刷新率，帶有包絡覆蓋和閘門內峰值。 OmniScan MX UT超聲波探傷儀逐步校準向?qū)?/STRONG>

所有的校準過程均根據逐步向?qū)нM行。

聲速校準 楔塊延遲校準 TOFD校準 TCG校準 編碼器校準 TOFD選項

B掃描編碼數據成像和儲存 灰色調調色板，亮度和對比度可調 100 MHz A掃描數字化 TOFD在線和離線校準向?qū)? 雙曲線指針和TOFD定量讀數 直通波的再次同步

超聲模塊技術規格

外型尺寸
（寬 x 高 x 厚） 		244毫米 x 182毫米 x 57毫米
（9.6英寸 x 7.1英寸 x 2.1英寸）
重量 1公斤（2.2磅）
接口 LEMO® 00（2個、4個、8個）
脈沖發生器
脈沖發生器數量 2個、4個、8個
脈沖輸出 50 V、100 V、200 V、300 V ±10 %
（脈沖寬度可變）
脈沖寬度 30 ns～1000 ns±10 %可調，分辨率為2.5 ns
下降時間 小于7 ns
脈沖形狀 負方波
輸出阻抗 小于7 Ω
接收器
接收器數量 2個、4個、8個
接收器增益范圍 0 dB～100 dB，步距為0.1 dB
最大輸入信號 20 Vp-p（滿屏的128%）
最小靈敏度 200 µVp-p（滿屏的128%）
輸入端噪音當量 160 µVp-p（26 µV RMS）（128%）
輸入阻抗 50 Ω
輸入濾波器
（100%帶寬） 		中心頻率：1 MHz（1.5 MHz），
中心頻率：2 MHz（2.25 MHz），
中心頻率：5 MHz（4 MHz），
中心頻率：10 MHz（12 MHz），
中心頻率：15 MHz，
中心頻率：20 MHz；
0.25 MHz～2.5 MHz，2 MHz～25 MHz BB
系統帶寬 0.25 MHz～32 MHz（-3dB）
檢波 全波、正半波、負半波
模式 PE（脈沖回波法）、PC（一發一收法）、TT（穿透法）。在PC模式下，脈沖發生器的最多數量為通道數量的一半。
平滑 數字式
DAC
點數 16
DAC范圍 高達40 dB
最大增益斜率 20 dB/µs
數據采集
A掃描采集頻率 每秒6000個A掃描（512點A掃描）
最大脈沖速率 單通道12 kHz（C掃描）
數據處理
實時平均次數 2、4、8、16
閘門
數量 3個閘門：I（同步），A和B（測量）
同步 閘門I、A、B相對于主脈沖；閘門A和B相對于閘門I（后同步）
數據存儲
A掃描記錄（TOFD） 每秒6000個A掃描（512點A掃描）
（每秒3 MB傳輸率）
C掃描類型數據記錄 12000（A1、A2、A3、T1、T2、T3）（3個閘門）
12 kHz
（低頻，用于腐蝕成像）
數據顯示
刷新率 60 Hz
數據同步
時間同步 1 Hz～12 kHz
編碼器同步 單軸或雙軸，分成1～65536步
報警器
數量 3個
條件 閘門的任意邏輯組合
信號 閘門A或B的波幅或TOF

單軸編碼B掃描檢測

介紹OmniScan雙通道UT B掃描腐蝕成像成套功能。

該成套功能包括OmniScan MX UT、手動遠程掃查B掃描位置編碼器、TomoView Lite軟件、雙晶UT探頭。該成套功能可滿足B掃描檢測的需要：在鋼鐵結構、平板、管道等材料上進行抽點檢測和單線掃查。

遠程掃查、B掃描位置編碼器 OmniScan MX UT（雙通道） TomoView Lite， 用于后處理
購買提示

OmniScan MX UT超聲波探傷儀

購買提示
1.閣下有任何產品問題請致電400-663-9117.
 2.中儀將提供北京、上海、深圳、南京、重慶送貨上門服務.
3.我們提供OmniScan MX UT超聲波探傷儀計量送檢，在簽收前請詳細核查資料信息.
4.TY10OmniScan MX UT超聲波探傷儀價格根據配置和貨期不同而不同，具體以合同為準.
5.我們?yōu)殚w下提供保修TY10OmniScan MX UT超聲波探傷儀售后維修服務，提供后期技術支持.
6.閣下對TY10OmniScan MX UT超聲波探傷儀使用方法等有需求時，將為閣下找到OmniScan MX UT超聲波探傷儀說明書.
