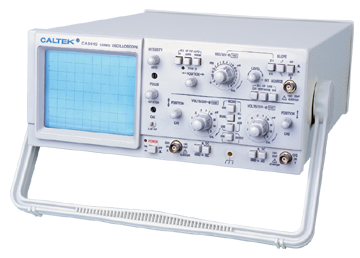

CALTEK 示波器 CA8015介紹
雙蹤15MHz示波器
| |
功能描述 | |
有效工作面 (示波管) | 8×10DIV 1DIV=10mm |
加速電壓(示波管) | +3kV |
發光顏色(示波管) | 綠色 |
靈敏度(Z軸輸入) | 5V |
輸入極性(Z軸輸入) | 低電平加亮 |
頻率范圍(Z軸輸入) | DC:0-1MHz |
輸入電阻(Z軸輸入) | 10kΩ |
最大輸入電壓(Z軸輸入) | 50V(DC+ACpeak) |
帶寬(-3dB) (垂直系統) | DC:0-15MHz AC:10Hz-15MHz |
方式(垂直系統) | CH1、CH2、ALT、CHOP、ADD |
輸入阻抗(垂直系統) | 1MΩ±3% 25pF±5pF |
輸入耦合(垂直系統) | DC-GND-AC |
極性反轉(垂直系統) | 僅CH2 |
最大輸入電壓(垂直系統) | 400V(DC+ACpeak) |
偏轉因數(垂直系統) | 5mV/DIV-5V/DIV±3% |
微調比(垂直系統) | 2.5 : 1 |
時間因數(水平系統) | 0.5S/DIV-0.2µS/DIV±3% |
微調比(水平系統) | 2.5 : 1 |
方式(觸發系統) | AUTO、NORM、TV、P-P AUTO |
觸發源(觸發系統) | INT(CH1、CH2、VERT MODE)、LINE、EXT |
斜率(觸發系統) | 正或負 |
觸發靈敏度(觸發系統) | INT:1DIV、EXT:0.3V、VERT MODE:2DIV、P-P AUTO:2DIV |
TV(觸發系統) | 2DIV |
最大輸入電壓(觸發系?/td> | 160V(DC+ACpeak)外觸發輸入 |
輸入阻抗(觸發系統) | 1MΩ±3% 25pF±5pF |
偏轉因數(X-Y工作) | 同垂直系統 |
帶寬(-3dB)(X-Y工作) | DC:0-1MHz AC:10Hz-1MHz |
相位差(X-Y工作) | ≤3°(DC:0-50kHz) |
探極校準(校準源) | 1kHz±2% 0.5Vp-p±2%對稱方波 |
電壓范圍 (電源) | 220V±10% |
頻率(電源) | 50Hz±2Hz |
最大功耗(電源) | 40W |
物理特性 | |
長度 | 428mm |
寬度 | 320mm |
高度 | 130mm |
重量 | 6.5Kg |
標準附件 | |
操作手冊1本、備用保險絲1只、電源線1根、探頭2根 |
