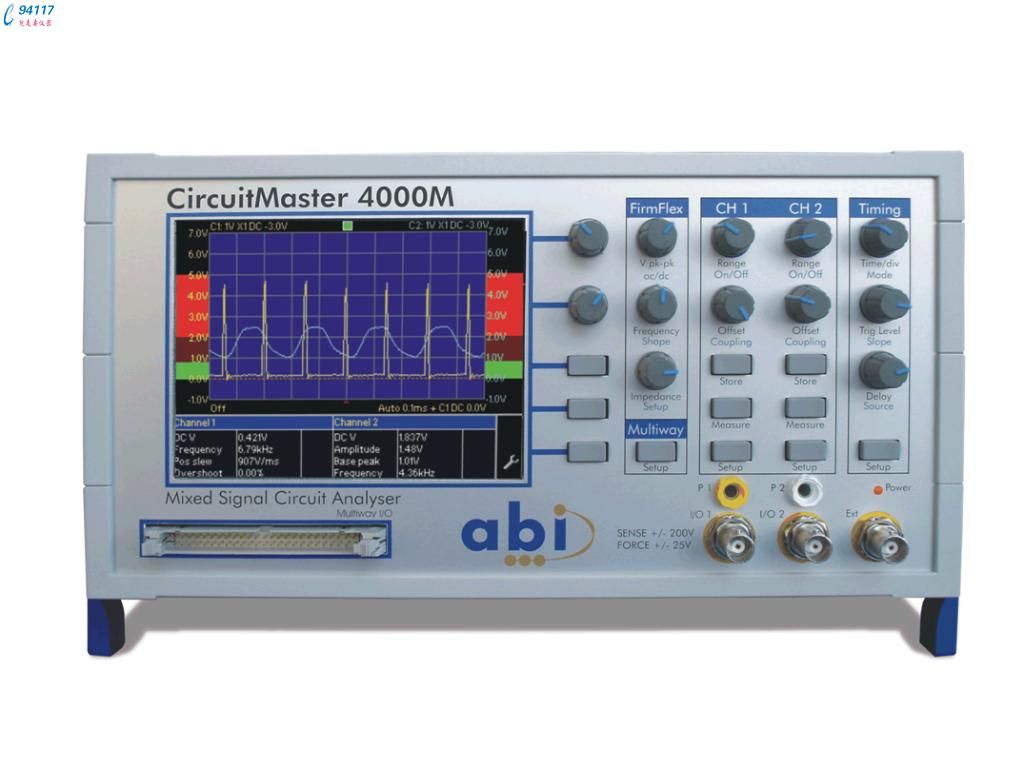

英國ABI電路板故障測試儀CM4000M特點:
出了精密信號測量之外,CircuitMaster 能夠以兩種檢測方法來測量節點。使用獨特的FirmFlex功能,當電路被驅動以后,分析節點的“強度”并且給出它的連通性和電路驅動能力的相關信息。無源阻抗分析功能可以顯示節點的動態阻抗(V-I)圖像。CircuitMaster 有40線I/O,涵蓋了絕大多數的IC和連接器的測量。利用它所有的功能,在普通被動測量基礎上的高端應用使得它在研發、制造、檢修和維修領域成為您的最佳選擇。
測量功能
2個主I/O通道
40線多路連接器
2個脈沖輸出,外觸發輸入
200V直流電壓和精確萬用表,全自動范圍調整
數字和圖像電壓顯示
對實際值和目標值的分析
100MHz交流波形和設計停止指示功能,全自動范圍調整
ERS模式下單個信號采樣50MS/s到5GS/s
自動波形測量分析
與當前波形或預存儲波形比較
檢測功能
有源和無源的FirmFlex節點阻抗檢測
對實時電路連接性檢測和節點驅動源確定的主動檢測
兩通道可進行實時比較
校驗電路的設計和裝配
圖像顯示和自動范圍調整
能應用于報廢或短路的PCB
可變的激發波形,峰值和源阻抗
2個門觸發器的觸發脈沖輸出
信號處理軟件
可選擇測量電路的種類
可實時存儲測量結果
允許誤差的測量結果和儲存值的比較
直流、交流、交直流信號的顯示
預先調整電路種類邏輯,低電壓邏輯,單級模擬和雙級模擬等
直流信號特征,電壓,溫濕,噪聲,諧振,預調邏輯等級等
交流信號特征,波形,峰值,頻率等
設備組成
彩色寬視角TFT液晶顯示屏
2個模擬通道
4個數字輸出通道
2個脈沖輸出通道
40線測試連接夾
腳踏板以方便單手操作
USB接口進行數據存儲和升級
可選的校準工具和示范PCB板
