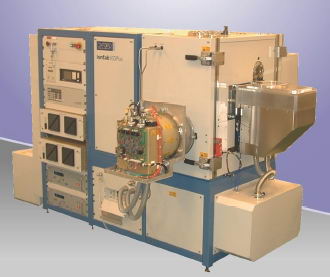

英國牛津 離子束設備 - Ionfab 300Plus介紹
Ionfab 300Plus是模塊化的離子束(Ion Beam)刻蝕和沉積系統,是用離子束的方法對樣片進行刻蝕和濺射沉積,從而達到高準確度、高精度的客戶要求。最大直徑8英寸,厚度最高達8.5mm的多種類型樣片可以被自動進片系統裝入反應室,帶積分中和的15cm離子源使產品的均勻性得到巨大的提高。
Ionfab300Plus被設計成一個模塊化的離子束系統,用于離子束刻蝕和離子束鍍膜。
它已經被廣泛應用于各種類型的工藝研究和生產,特別在半導體行業和光學鍍膜領域得到了廣泛應用。
離子束設備 Plasmalab Ionfab300Plus 產品介紹
該設備可以被配置成:
國際教育局(惰性氣體離子束蝕刻)
里伯(反應離子束蝕刻)
CAIBE (化學輔助離子束蝕刻)
IBSD (離子束濺射沉積
IASD (離子輔助濺射沉積)
RIBD (反應離子束沉積)
英文
IBE(Inert Gas Ion Beam Etch)
RIBE(Reactive Ion Beam Etch)
CAIBE(Chemically Assisted Ion Beam Etch)
IBSD(Ion Beam Sputter Deposition
·IASD(Ion Assisted Sputter Deposition)
RIBD(Reactive Ion Beam Deposition)
離子束設備 Plasmalab Ionfab300Plus 典型應用:
砷化鎵光電
微波集成電路
的InP激光光學
紅外線探測器
薄膜磁頭
SAW (聲表面波)器件
介電光學薄膜
透視鏡
金剛石涂層
英文
GaAs Opto-electronics
Microwave integrated circuits
InP laser optics
Infra red detectors
Thin film magnetic heads
SAW(Surface Acoustic Wave)devices
Dielectic optical coatings
X-ray mirrors
DLC coatings
